사용자 정의 디지털 파형 출력

Estimated reading: 1 minute 175 views

일반

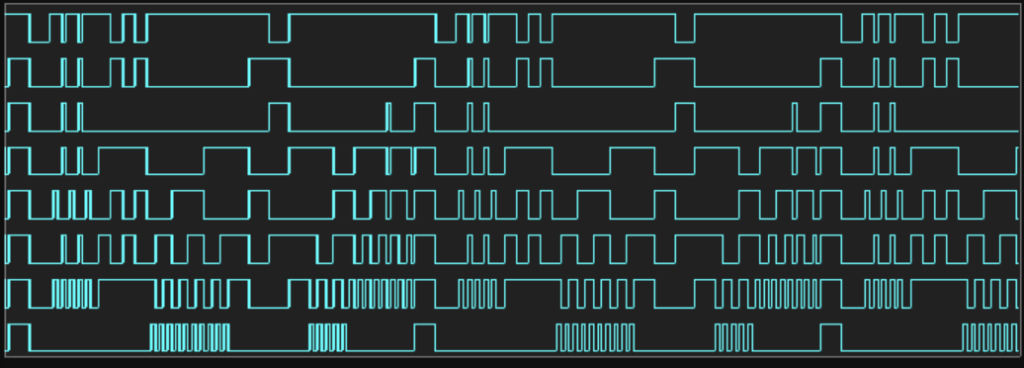

사용자가 직접 디지털 파형 신호를 정의하여 출력합니다. 최대 1us 의 해상도로 다수의 파형과 반복을 결합해 다양한 신호 패턴을 생성할 수 있습니다. 라즈베리파이 0~4 모델에서만 사용 가능합니다.

사용 가능한 GPIO

라즈베리파이 0~4

명령

[ADD_PULSE]

펄스 신호를 특정 펄스 패턴에 추가합니다. 펄스 패턴이란 파형 출력시 반복 등에 사용할 기본 단위 패턴입니다. 예를 들어 15us 마다 GPIO가 High, Low를 반복한다면 펄스 패턴은 <15us 동안 High>, <15us 동안 Low> 2개의 펄스로 구성됩니다.

항목	타입	설명
GPIO 핀	WRITE	펄스를 출력할 GPIO 핀번호를 입력합니다.
펄스 값	WRITE	펄스의 값을 입력합니다.
지속 시간 (us)	WRITE	펄스의 지속 시간을 us단위로 입력합니다.
펄스 패턴 번호	WRITE	펄스를 추가할 펄스 패턴의 번호를 입력합니다. 임의의 번호를 사용할 수 있습니다.

펄스 패턴에 추가된 순서 대로 펄스가 출력되며 각 펄스 마다 다른 GPIO를 사용할 수도 있습니다.

[CREATE_WAVE]

펄스 패턴을 이용하여 파형을 생성합니다. 2개 이상의 펄스 패턴을 조합하여 파형을 생성할 수도 있습니다. 파형에 추가된 모든 펄스 패턴은 동시에 시작되며 모든 펄스 패턴이 종료되어야 파형이 종료됩니다.

항목	타입	설명
펄스 패턴 번호	WRITE	파형을 생성할 펄스 패턴의 번호를 입력합니다. 2개 이상의 펄스 패턴을 사용할 경우 콤마로 구분하여 입력합니다.
파형 번호	WRITE	생성할 파형의 번호를 입력합니다. 임의의 번호를 사용할 수 있습니다.

[CONFIG_WAVE_CHAIN]

다수의 파형과 반복을 결합해 파형 체인을 구성합니다.

항목	타입	설명
명령	WRITE	파형 체인 구성을 위한 명령을 선택합니다.
파형 번호	WRITE	출력할 파형의 번호를 입력합니다. 명령이 “파형 출력”일 경우에만 표시됩니다.
반복 횟수	WRITE	반복할 횟수를 입력합니다. 명령이 “횟수 반복”일 경우에만 표시됩니다.
지연 시간 (us)	WRITE	지연 시간을 us 단위로 입력합니다. 명령이 “시간 지연”일 경우에만 표시됩니다.

아래의 예시는 파형0과 파형1을 순서대로 10회 반복 출력 후 파형2를 출력하고 100us을 지연합니다. 그리고 이 과정을 계속 반복합니다. 이처럼 파형과 반복, 시간 지연을 조합하여 다양하고 복잡한 신호 패턴을 구성할 수 있습니다.

– 반복 시작
– 반복 시작
– 파형 출력: 파형 0
– 파형 출력: 파형 1
– 횟수 반복: 10 회
– 파형 출력: 파형 2
– 시간 지연: 100 us
– 계속 반복

[START_WAVE_CHAIN]

파형 체인을 출력합니다. 한번에 하나의 파형 체인만 출력할 수 있습니다.

[STOP_WAVE_CHAIN]

파형 체인 출력을 정지합니다.

[CLEAR_WAVE_CHAIN]

파형 체인을 삭제합니다. 파형 체인 출력이 정지된 상태에서만 사용 가능합니다.

[CLEAR_WAVE]

특정 파형을 삭제합니다. 파형 체인 출력이 정지된 상태에서만 사용 가능합니다.

항목	타입	설명
파형 번호	WRITE	삭제할 파형의 번호를 입력합니다.

[CLEAR_PULSE_PATTERN]

특정 펄스 패턴을 삭제합니다.

항목	타입	설명
펄스 패턴 번호	WRITE	삭제할 펄스 패턴의 번호를 입력합니다.

[CLEAR_ALL]

펄스 패턴, 파형, 파형 체인을 모두 삭제합니다. 파형 체인 출력이 정지된 상태에서만 사용 가능합니다.

예제

준비중…
