아날로그 입력
소개
아날로그-디지털 컨버터 (ADC) 라이브러리 입니다. 하드웨어에 ADC 핀이 존재하는 경우에만 사용할 수 있습니다.
사용 가능한 GPIO
- 비글본 블랙/그린
- MCP2221
- NUMATO USB-GPIO (8~128CH)
명령
[INIT]
초기 설정을 입력합니다.
| 항목 | 타입 | 설명 |
|---|---|---|
| ADC핀 | WRITE | ADC 입력 핀을 선택합니다. |
[READ_VALUE]
ADC 변환값을 읽어옵니다.
| 항목 | 타입 | 설명 |
|---|---|---|
| 변환값 * | READ | 입력 전압 을 변환한 값입니다. |
* 입력 전압의 범위 및 해상도는 하드웨어에 따라 다릅니다. 각 하드웨어의 사양을 참고하시기 바랍니다.
예제 (비글본 블랙)
목표
가변 저항을 ADC 핀에 연결하고 변환 값을 대시보드 위젯에 표시합니다.
부품
| 부품 | 갯수 |
|---|---|
| 비글본 블랙 * | 1 |
| 가변 저항 | 1 |
* 다른 하드웨어를 사용할 수도 있습니다. 사용 가능한 GPIO를 참고하세요.

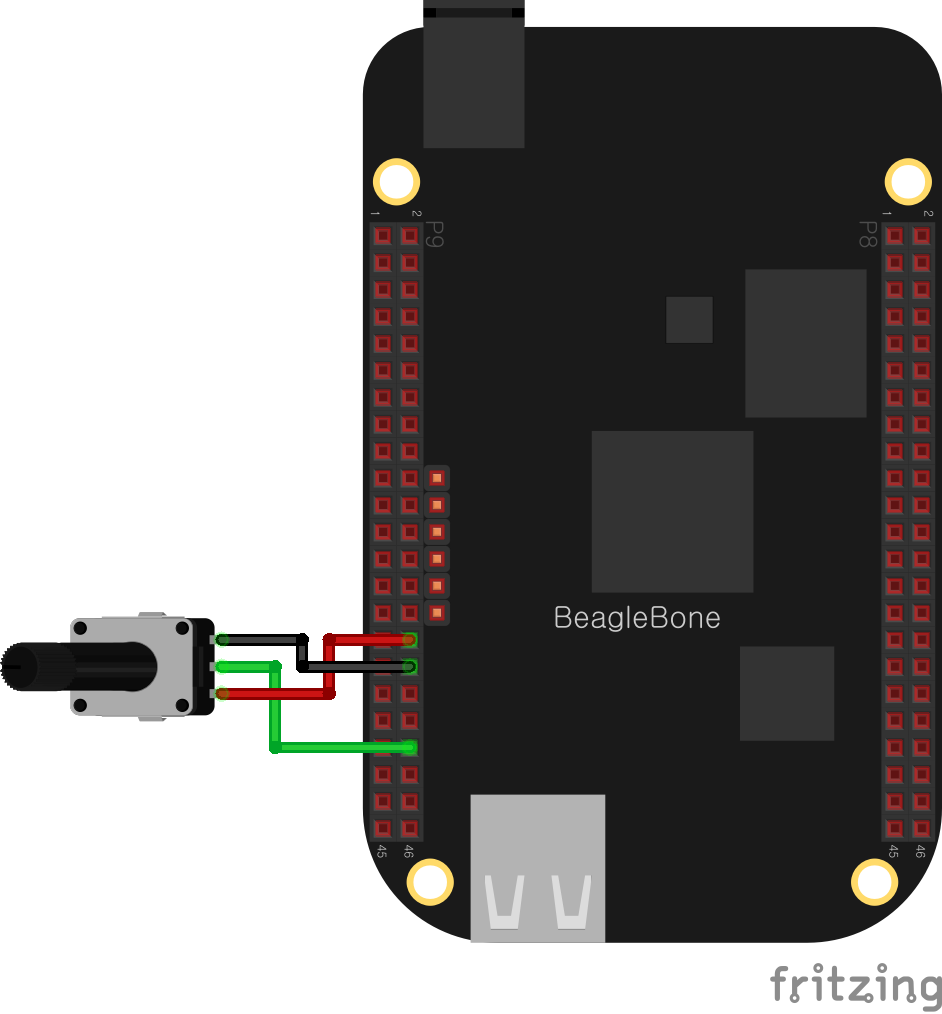

연결
아래의 핀들을 가로 방향으로 서로 연결합니다.
| 가변 저항 | GPIO |
|---|---|
| Pin 1 (왼쪽) | VDD_ADC |
| Pin 3 (오른쪽) | GND_ADC |
| Pin 2 (중앙) | AIN1 * |
* AIN0~AIN6 핀을 사용할 수 있습니다.
