아날로그 출력

일반

디지털-아날로그 컨버터 (DAC) 라이브러리 입니다. 하드웨어에 DAC 핀이 존재하는 경우에만 사용할 수 있습니다.

사용 가능한 GPIO

• MCP2221

명령

[INIT]

초기 설정을 입력합니다.

항목	타입	설명
DAC핀	WRITE	DAC 출력 핀을 선택합니다.

[WRITE_VALUE]

DAC로 출력할 값을 씁니다.

항목	타입	설명
출력값 *	WRITE	출력 전압으로 변환할 값입니다.

예제 (MCP2221)

목표

MCP2221의 ADC와 DAC를 서로 연결하고 DAC 출력을 ADC로 다시 변환하여 대시보드 위젯에 표시합니다. MCP2221의 ADC 해상도는 10비트 (0~1023), DAC 해상도는 5비트 (0~31) 입니다.

부품

부품	갯수
MCP2221	1

연결

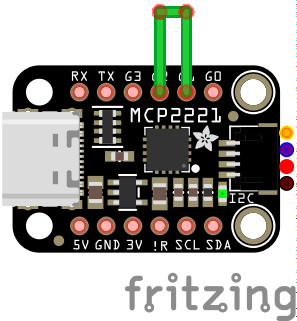

아래의 핀들을 가로 방향으로 서로 연결합니다.

GPIO	GPIO
G1 (ADC1)	G2 (DAC)

프로젝트

​
