4×4 키패드 매트릭스

일반

디지털 핀을 이용한 키패드 매트릭스입니다. 최대 4×4 크기의 키패드를 사용할 수 있습니다.

​

사용 가능한 GPIO

• 라즈베리파이 0~4
• 라즈베리파이 5
• 비글본 블랙/그린
• 젯슨 나노
• FT232H, FT2232H, FT4232H
• MCP2221
• NUMATO USB-GPIO (8~128CH)

명령

[INIT]

초기 설정을 입력합니다.

항목	타입	설명
행 갯수	WRITE	키패드의 행(Row) 갯수를 입력합니다.
열 갯수	WRITE	키패드의 열(Column) 갯수를 입력합니다.
행1 문자	WRITE	키패드의 첫번째 행의 문자를 콤마로 구분하여 입력합니다. (예:1,2,3,A)
행2 문자	WRITE	키패드의 두번째 행의 문자를 콤마로 구분하여 입력합니다. (예:4,5,6,B)
행3 문자	WRITE	키패드의 세번째 행의 문자를 콤마로 구분하여 입력합니다. (예:7,8,9,C)
행4 문자	WRITE	키패드의 네번째 행의 문자를 콤마로 구분하여 입력합니다. (예:*,0,#,D)
행 GPIO	WRITE	키패드의 행 핀 (R1,R2…)과 연결한 GPIO 번호를 콤마로 구분하여 입력합니다. (예: 17,27,22,23)
열 GPIO	WRITE	키패드의 열 핀 (C1,C2…)과 연결한 GPIO 번호를 콤마로 구분하여 입력합니다. (예: 24,25,5,6)

[GET_KEYS]

키패드의 각 키가 눌러졌는지 여부를 검사합니다. 반환값은 없습니다.

​

[GET_KEY]

현재 눌러진 키의 문자를 반환합니다.

항목	타입	설명
키 문자	READ	현재 눌러진 키의 문자입니다.

​

[IS_PRESSED]

특정 키가 눌러졌다면 true를, 그렇지 않으면 false를 반환합니다. 이 명령을 실행하기 전에는 GET_KEYS 명령을 실행해야 합니다.

항목	타입	설명
키 문자	WRITE	눌러졌는지 여부를 검사할 키의 문자를 입력합니다.
누름 여부	READ	입력한 키가 눌러졌으면 true, 그렇지 않으면 false 입니다.

예제

목표

현재 눌러진 키패드의 번호를 대시보드 위젯에 표시합니다.

부품

부품	갯수
라즈베리파이 4 *	1

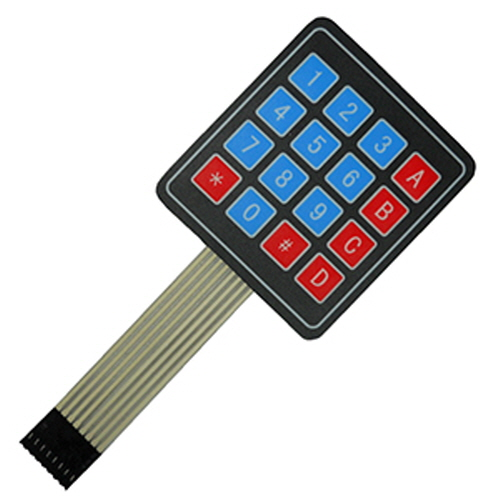

키패드	1

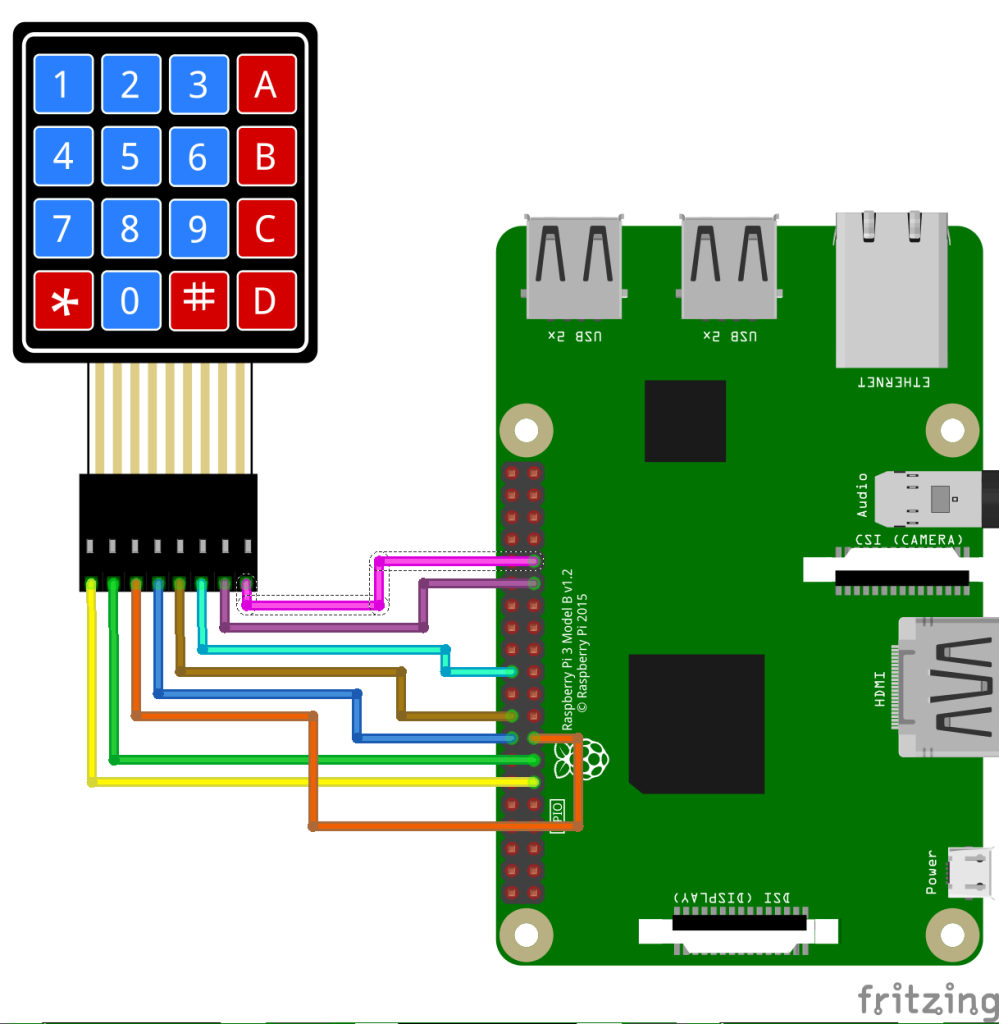

연결

아래의 핀들을 가로 방향으로 서로 연결합니다.

4×4 키패드	GPIO
R1	17 *
R2	27 *
R3	22 *
R4	23 *
C1	24 *
C2	25 *
C3	5 *
C4	6 *

​

프로젝트
