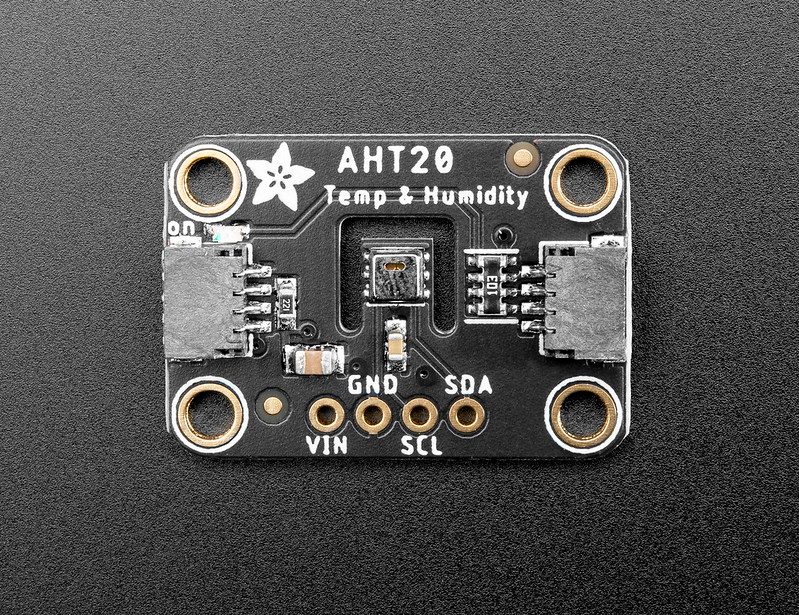

AHTx0 온도, 습도 센서

일반

온도(℃)와 상대습도(%)를 측정할 수 있는 센서입니다. I2C 인터페이스를 사용합니다.

호환모듈

• AHT10
• AHT20

​

사양 (AHT20)

• Power supply voltage: 2.0-5.5V DC
• Measurement range (humidity) : 0~100%RH
• Measuring range (temperature):-40~+85℃
• Humidity accuracy:土2%RH(25℃)
• Temperature accuracy:土0.3℃
• Resolution: Temperature: 0.01℃ Humidity: 0.024%RH
• Output signal: l2C signal

사용 가능한 GPIO

• 라즈베리파이 0~4
• 라즈베리파이 5
• 비글본 블랙/그린
• 젯슨 나노
• FT232H, FT2232H, FT4232H
• MCP2221

​

명령

[READ_DATA]

센서에서 온도와 습도를 읽어옵니다.

항목	타입	설명
온도(℃)	READ	측정된 온도입니다.
습도(%)	READ	측정된 상대습도입니다.

예제

목표

AHT20센서에서 온도와 습도를 읽어서 대시보드 게이지 위젯에 표시합니다.

부품

부품	갯수
라즈베리파이 4 *	1
AHT20	1

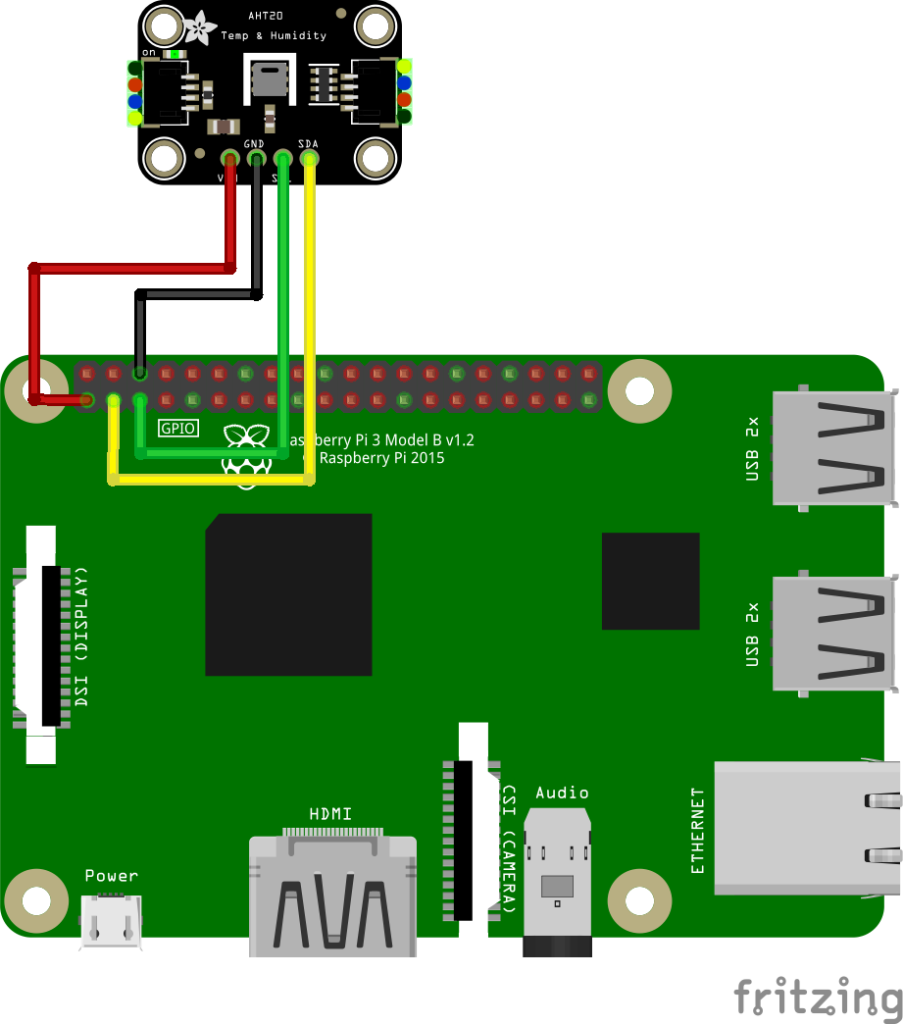

연결

AHT20	GPIO
VCC	3.3V
GND	GND
SCL	3 (I2C1 SCL)
SDA	2 (I2C1 SDA)

프로젝트

​

참고자료

데이터시트 (AHT10)

데이터시트 (AHT20)

라이브러리
