AT24C256 EEPROM 메모리 모듈

일반

AT24C256 EEPROM 메모리 모듈입니다. 데이터를 읽고 쓸수 있으며 전원이 끊어져도 기록된 데이터가 소멸되지 않는 비 휘발성 메모리입니다. I2C 인터페이스를 사용합니다.

​

​

사양

• Supply Voltage : 5V
• Current : < 10mA
• Interface: I2C / TWI
• EEPROM : AT24C256

사용 가능한 GPIO

• 라즈베리파이 0~4
• 라즈베리파이 5
• 비글본 블랙/그린
• 젯슨 나노
• FT232H, FT2232H, FT4232H
• MCP2221

​I2C 주소

A0, A1, A2 점퍼를 변경하여 I2C 주소를 변경할 수 있습니다. (모듈 제조사마다 다를 수 있음)

명령

[READ_DATA]

시작 주소에서 크기만큼 데이터를 읽어옵니다. 읽는 도중 페이지의 한계에 도달하면 다음 페이지를 연속해서 읽습니다. 다만, 메모리 주소 한계에 도달하면 첫 페이지의 시작(0)으로 돌아가서 계속 읽습니다.

항목	타입	설명
시작 주소	WRITE	EEPROM에서 읽을 시작 주소를 입력합니다. (0~32767)
읽을 크기	WRITE	읽을 바이트 크기입니다.
데이터	READ	EEPROM에서 읽어온 데이터입니다.

​

[WRITE_DATA]

시작 주소부 데이터를 씁니다. 데이터를 쓰는 도중 페이지의 끝에 도달하면 해당 페이지의 처음으로 돌아가 기존 데이터를 덮어 씁니다.

항목	타입	설명
시작 주소	WRITE	데이터를 쓸 EEPROM의 주소를 입력합니다. (0~32767)
데이터	WRITE	EEPROM에 쓸 바이트 배열 데이터를 입력합니다.

​

예제

목표

1초마다 0~100 사이의 임의의 정수를 eeprom 메모리에 쓰고, 다시 메모리에서 데이터를 읽어서 대시보드 위젯에 표시합니다.

부품

부품	갯수
라즈베리파이 4 *	1
AT24C256	1

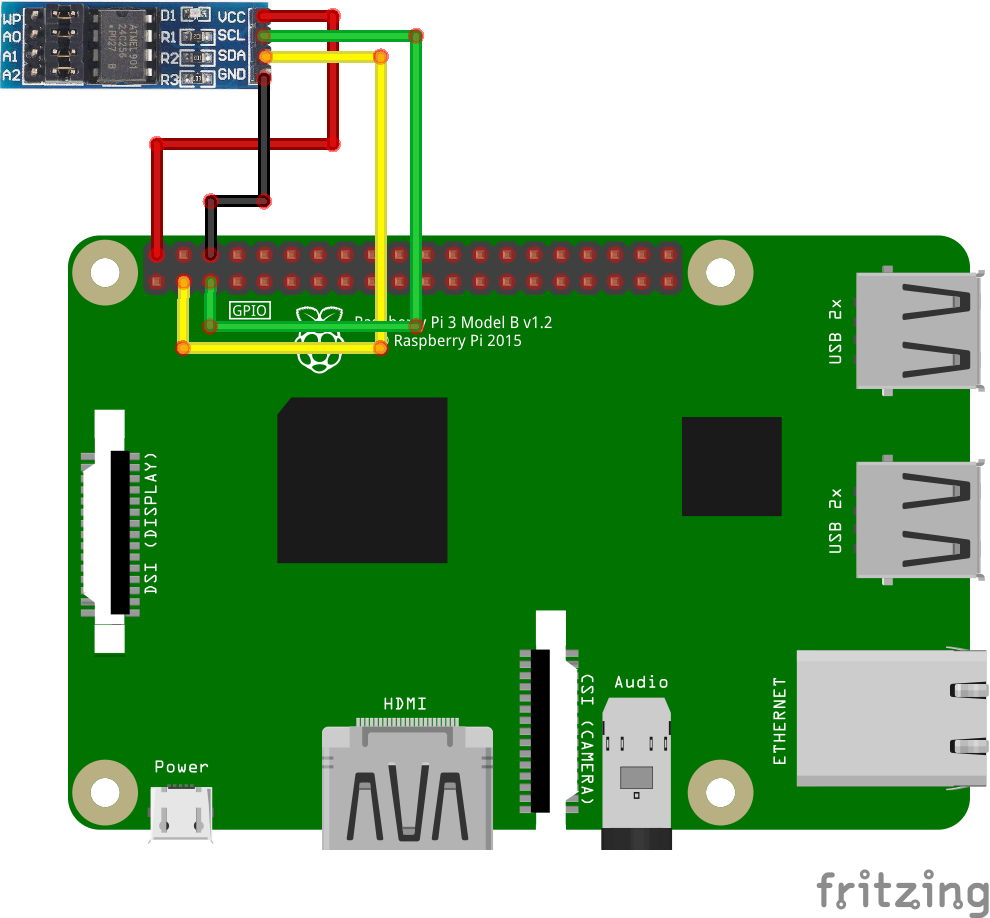

연결

아래의 핀들을 가로 방향으로 서로 연결합니다.

AT24C256	GPIO
VCC	5V
GND	GND
SCL	3 (I2C1 SCL)
SDA	2 (I2C1 SDA)

​

프로젝트

​
