DS18B20 디지털 온도 센서
일반

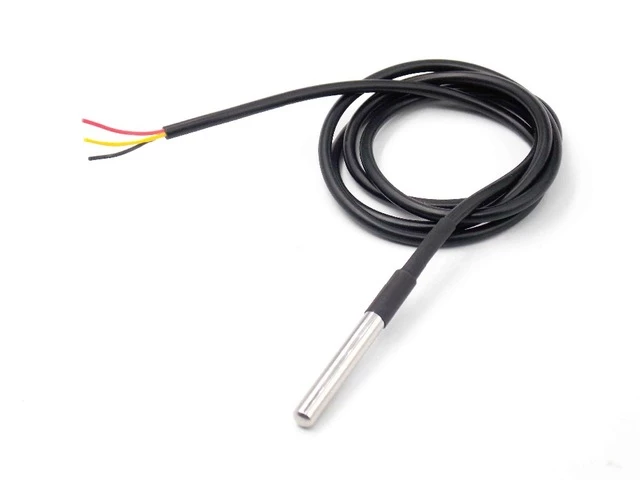

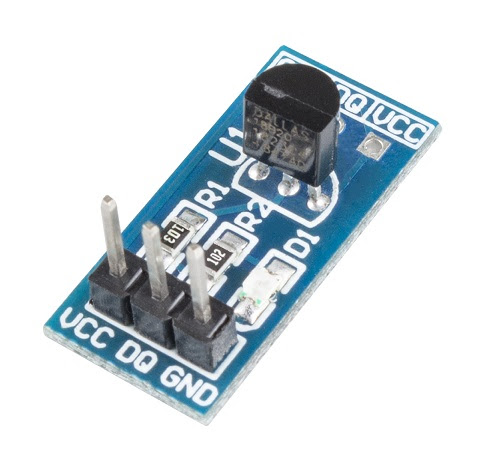

DALLAS사의 DS18B20 IC기반의 디지털타입의 온도센서 모듈이며 1-Wire 인터페이스를 사용합니다. 칩셋, 방수타입, 모듈타입 중 사용자의 필요에 따라 선택하여 사용할 수 있습니다.
사양
- Power Supply 3V to 5.5V
- Current Consumption 1mA
- Temperature Range -55 to 125°C
- Accuracy ±0.5°C
- Resolution 9 to 12 bit (selectable)
- Conversion Time < 750ms
사용 가능한 GPIO
- 라즈베리파이 0~4
- 라즈베리파이 5
- 비글본 블랙/그린
명령
[READ_TEMP]
모듈에서 온도를 읽어옵니다. 해상도는 12비트 고정입니다
| 항목 | 타입 | 설명 |
|---|---|---|
| 온도(℃) | READ | 모듈에서 측정된 온도입니다. |
예제
목표
DS18B20 센서에서 온도값을 읽어서 대시보드 게이지 위젯에 표시합니다.
부품
| 부품 | 갯수 |
|---|---|
| 라즈베리파이 4 * | 1 |
| DS18B20 | 1 |
* 다른 하드웨어를 사용할 수도 있습니다. 사용 가능한 GPIO를 참고하세요.

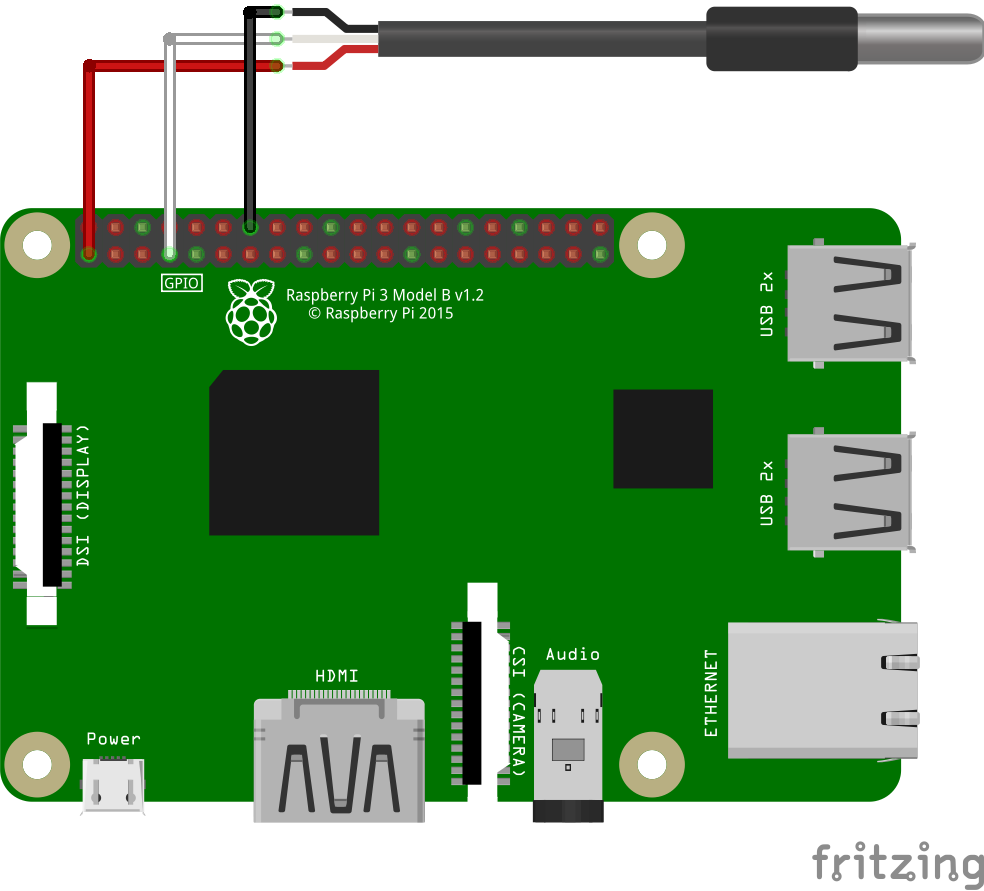

연결
아래의 핀들을 가로방향으로 서로 연결합니다.
| DS18B20 | GPIO |
|---|---|
| VDD (VCC) | 3.3V |
| GND | GND |
| D (DQ) | 4 |
