MAX30102 산소 포화도, 심박수 측정 센서

Estimated reading: 1 minute 198 views

일반

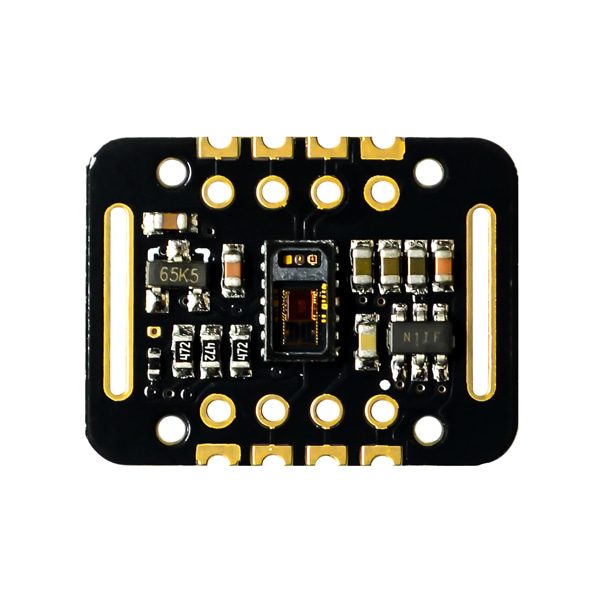

산소 포화도, 심박수를 측정할 수 있는 센서 모듈입니다. I2C 인터페이스를 사용합니다.

사양

Power supply 3.3V to 5.5V
Current draw ~600μA (during measurements)
~0.7μA (during standby mode)
Red LED Wavelength 660nm
IR LED Wavelength 880nm
Temperature Range -40˚C to +85˚C
Temperature Accuracy ±1˚C

사용 가능한 GPIO

라즈베리파이 0~4
라즈베리파이 5
비글본 블랙/그린
젯슨 나노
FT232H, FT2232H, FT4232H
MCP2221

명령

[GET_HR_SPO2]

산소 포화도와 심박수를 읽어옵니다.

항목	타입	설명
산소 포화도 (%)	READ	혈중 산소 포화도(%) 입니다.
산소 포화도 유효 여부	READ	이 값이 true 일때만 혈중 산소 포화도가 유효합니다.
심박수 (bpm)	READ	분당 심박수 (bpm) 입니다.
심박수 유효 여부	READ	이 값이 true 일때만 심박수가 유효합니다.

[GET_RAW_DATA]

raw 데이터를 읽어옵니다.

항목	타입	설명
Red LED 값	READ	Red LED에서 측정된 값입니다.
IR LED 값	READ	IR LED에서 측정된 값입니다.

[GET_PLOT_DATA]

심박수를 그래프로 표현하기 위한 raw 데이터를 읽어옵니다.

항목	타입	설명
IR LED 값	READ	IR LED에서 측정된 값입니다.

[READ_TEMP]

모듈의 온도를 읽어옵니다.

항목	타입	설명
모듈 온도 (℃)	READ	모듈의 온도입니다.

예제

목표

산소 포화도 와 심박수를 대시보드 위젯에 표시합니다.

부품

부품	갯수
라즈베리파이 4 *	1
MAX30102	1

* 다른 하드웨어를 사용할 수도 있습니다. 사용 가능한 GPIO를 참고하세요.

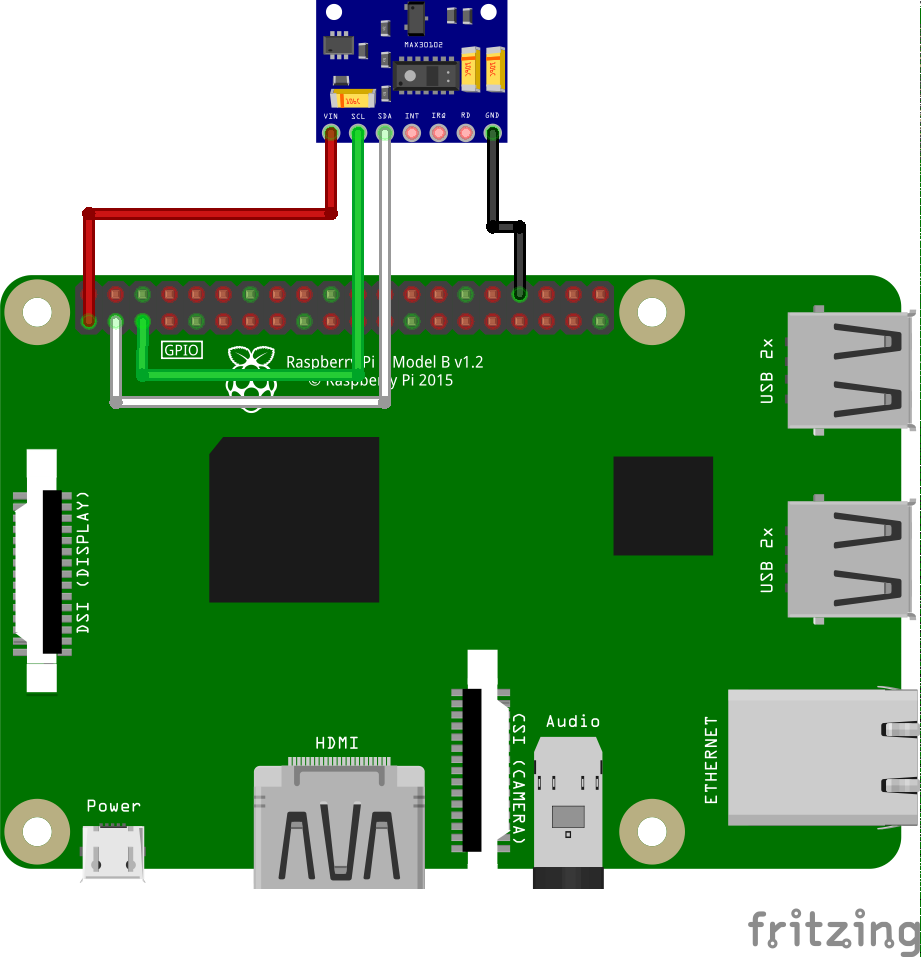

연결

아래의 핀들을 가로 방향으로 서로 연결합니다.

MAX30102	GPIO
VIN	3.3V
GND	GND
SCL	3 (I2C1 SCL)
SDA	2 (I2C1 SDA)
