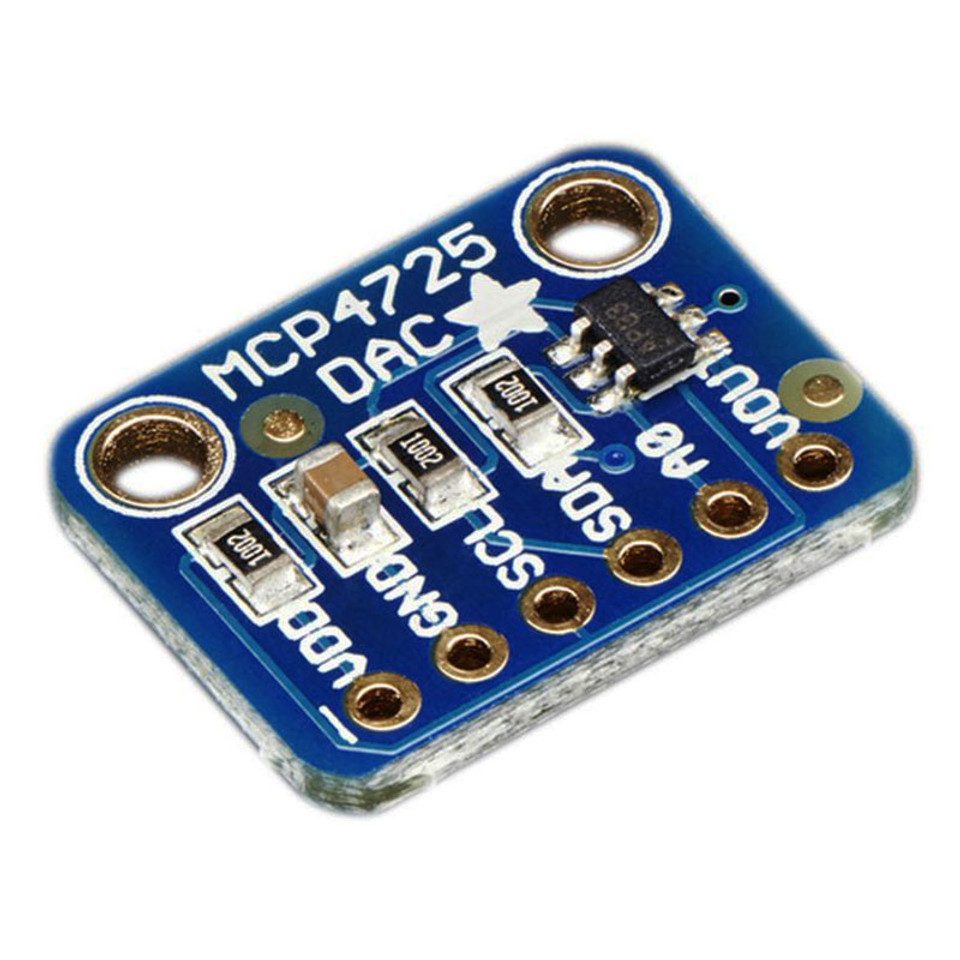

MCP4725 DAC 모듈
일반
12비트 해상도를 가진 DAC (Digital Analog Converter) 모듈입니다. I2C 인터페이스를 사용합니다.
사양
- 12-bit resolution
- I2C Interface (Standard, Fast, and High-Speed supported)
- Small package
- 2.7V to 5.5V supply
- Internal EEPROM to store settings
사용 가능한 GPIO
- 라즈베리파이 0~4
- 라즈베리파이 5
- 비글본 블랙/그린
- 젯슨 나노
- FT232H, FT2232H, FT4232H
- MCP2221
명령
[SET_VOLTAGE]
전압을 출력합니다. 출력 가능한 전압의 범위는 0~기준 전압(VDD) 입니다.
| 항목 | 타입 | 설명 |
|---|---|---|
| 출력 값 | WRITE | 출력할 전압에 해당하는 값을 0~4095 범위에서 지정합니다. 예를 들어, 기준 전압(VDD)이 3.3V일 때 2047을 입력하면 약 1.65V가 출력됩니다. |
| EEPROM 저장 | WRITE | 설정한 출력 전압을 MCP4725의 내부 EEPROM에 저장할지 여부를 결정합니다. EEPROM에 저장하면, 전원이 꺼졌다가 다시 켜져도 해당 전압이 기본 출력값으로 유지됩니다. |
예제
준비중…
