INA219 DC 전류 센서 모듈

일반

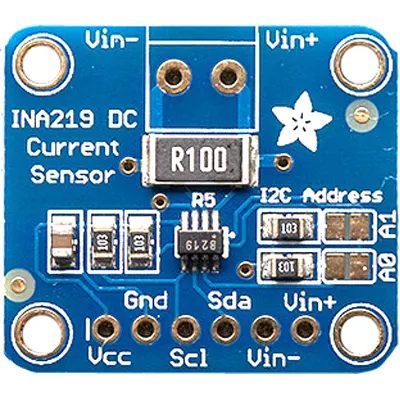

INA219B 칩을 탑재한 제품으로 high side 전압과 소모 전류 1% 정확도로 측정할 수 있습니다. I2C 인터페이스를 사용합니다.

사용 가능한 GPIO

• 라즈베리파이 0~4
• 라즈베리파이 5
• 비글본 블랙/그린
• 젯슨 나노
• FT232H, FT2232H, FT4232H
• MCP2221

I2C 주소

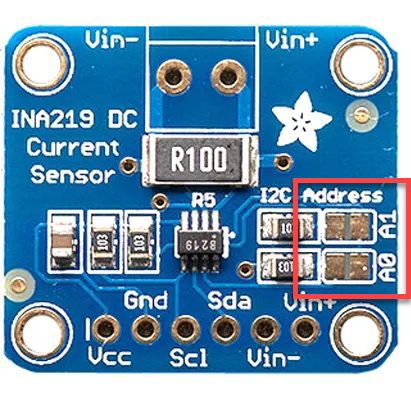

보드의 A0, A1 점퍼의 연결 여부에 따라 I2C 주소를 다르게 설정할 수 있습니다.

명령

[INIT]

초기 설정을 입력합니다.

항목	타입	설명
측정 모드	WRITE	측정 모드를 선택합니다. 전압과 전류가 작을수록 측정 정밀도가 높습니다. (32V 2A, 32V 1A, 16V 400mA)

[GET_DATA]

전압, 전류등 측정한 데이터를 읽어옵니다.

항목	타입	설명
Bus 전압 (V)	READ	부하에 공급되는 전압 (Voltage)입니다.
Shunt 전압 (mV)	READ	Shunt 저항에서 발생하는 전압 강하 (Voltage Drop)입니다.
Load 전압 (V)	READ	부하에 걸리는 실제 전압 (Voltage)입니다.
전류 (mA)	READ	부하에 흐르는 전류 (Current) 입니다.
파워 (mW)	READ	부하에서 소모되는 파워 (Power) 입니다.

예제

목표

LED의 소모 전류와 전력을 측정합니다.

부품

부품	갯수
라즈베리파이 4 *	1
INA219	1
빨간색 LED	1
150Ω 저항 **	1

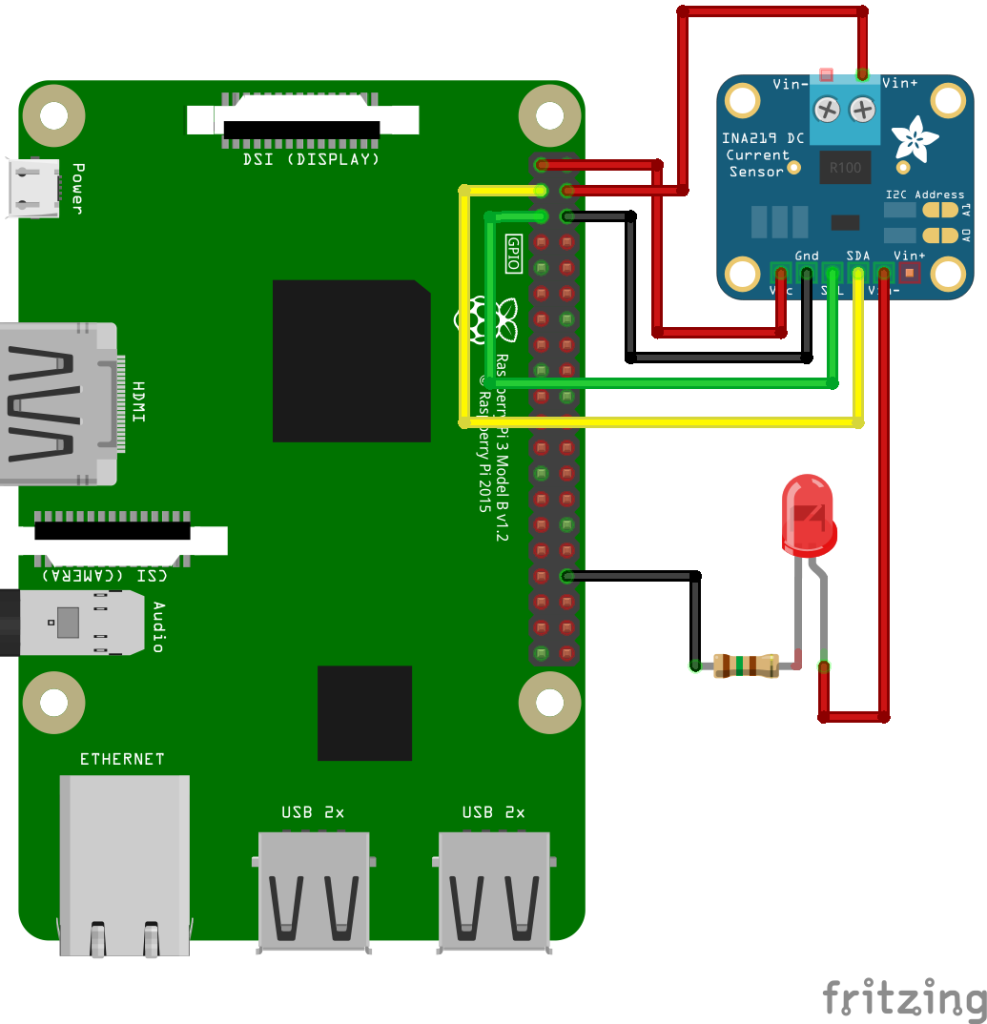

연결

아래의 핀들을 가로 방향으로 서로 연결합니다.

INA219	LED	저항	GPIO
VCC	​		3.3V
GND			GND
SCL			3 (I2C1 SCL)
SDA			2 (I2C1 SDA)
V+			5V
V-	LED +
	LED –	150Ω	GND

​
