PM2008(M) 미세먼지 측정 센서

일반

PM2008, PM2008M 미세먼지 측정 센서입니다. 샤오미 공기청정기에 탑재되는 센서이며 I2C 또는 UART 인터페이스를 사용할 수 있습니다.

사양

• Operating principle Laser scattering
• Measured particle range 0.3um ~ 10um
• Measurement range 0 ~ 1,000ug/m³
• Resolution 1ug/m³
• Working condition -10°C ~ 60°C, 0 ~ 95%RH (Non-condensing)
• Condition: 25 ±2°C, 50±10%RH,
• Reference instrument: GRIMM
• Dust Source: Cigarette + Arizona A1
• Response time 1sec
• Time to first reading ≤ 8 seconds
• Power supply DC 5V ±0.1V, ripple wave＜50mV
• Working current ≤100mA
• UART_TTL_3.3V(default);
• I2C_3.3V / 5V(default)

사용 가능한 GPIO

• 라즈베리파이 0~4
• 라즈베리파이 5
• 비글본 블랙/그린
• 젯슨 나노
• FT232H, FT2232H, FT4232H
• MCP2221
• USB-UART 변환 모듈 (FT232RL, CP2102, PL2303, CH340…)

명령

[READ_DATA]

미세먼지 농도를 읽어옵니다.



항목	타입	설명
PM 1.0 (GRIMM)	READ	PM 1.0 농도 (㎍/㎥, GRIMM 방식 *)
PM 2.5 (GRIMM)	READ	PM 2.5 농도 (㎍/㎥, GRIMM 방식)
PM 10 (GRIMM)	READ	PM 10 농도 (㎍/㎥, GRIMM 방식)
PM 1.0 (TSI)	READ	PM 1.0 농도 (㎍/㎥, TSI 방식 **)
PM 2.5 (TSI)	READ	PM 2.5 농도 (㎍/㎥, TSI 방식)
PM 10 (TSI)	READ	PM 10 농도 (㎍/㎥, TSI 방식)
≤ 0.3 ㎛ 입자 갯수	READ	100㎖  당 ≤ 0.3 ㎛ 입자의 갯수
≤ 0.5 ㎛ 입자 갯수	READ	100㎖  당 ≤ 0.5 ㎛ 입자의 갯수
≤ 1.0 ㎛ 입자 갯수	READ	100㎖  당 ≤ 1.0 ㎛ 입자의 갯수
≤ 2.5 ㎛ 입자 갯수	READ	100㎖  당 ≤ 2.5 ㎛ 입자의 갯수
≤ 5.0 ㎛ 입자 갯수	READ	100㎖  당 ≤ 5.0 ㎛ 입자의 갯수
≤ 10.0 ㎛ 입자 갯수	READ	100㎖  당 ≤ 10.0 ㎛ 입자의 갯수



예제

목표

PM1.0, PM2.5, PM10.0 미세먼지 농도를 대시보드 위젯에 표시합니다.

부품

부품	갯수
라즈베리파이 4 *	1
PM2008(M)	1
어댑터 보드 또는 케이블 **	1

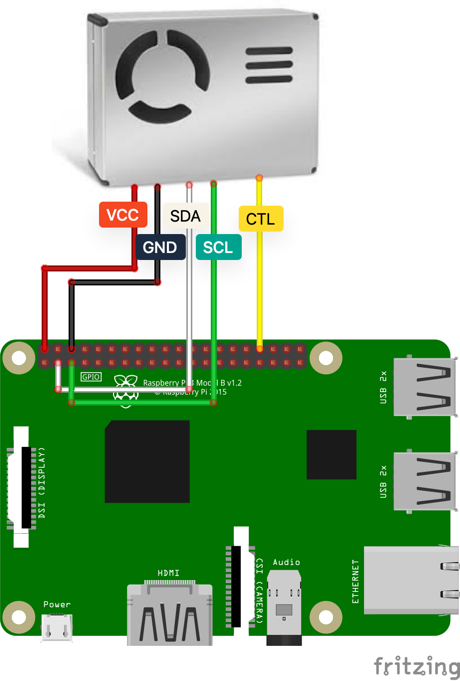

연결 (I2C)

아래의 핀들을 가로 방향으로 서로 연결합니다.

PM2008(M)	GPIO
VCC	5V
GND	GND
SCL	3 (I2C1 SCL)
SDA	2 (I2C1 SDA)
CTL	GND

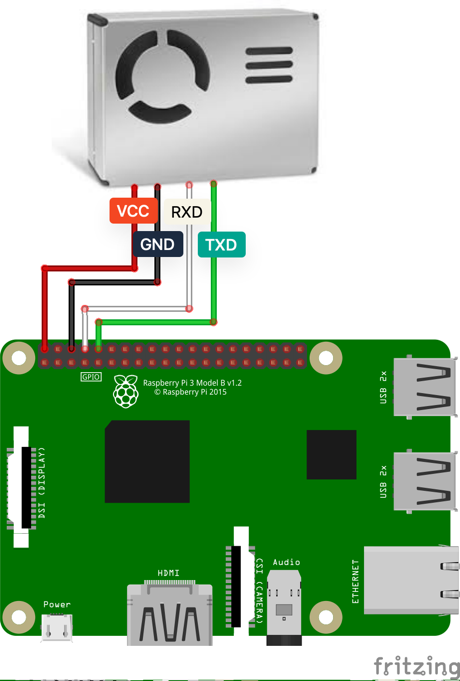

연결 (UART)

아래의 핀들을 가로 방향으로 서로 연결합니다.

PM2008(M)	GPIO
VCC	5V
GND	GND
RXD	14 (UART TX)
TXD	15 (UART RX)
CTL	연결안함 또는 5V

프로젝트

​
