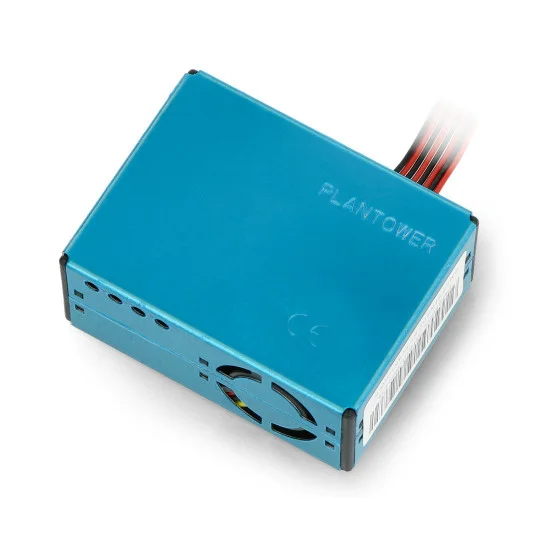

PMS x003 미세먼지 측정 센서

일반

Plantower PMS 시리즈 (1003, 3003, 5003, 6003, 7003) 미세먼지 측정 센서입니다. UART 인터페이스를 사용합니다.

호환 모듈

• PMS1003
• PMS3003
• PMS5003
• PMS6003
• PMS7003

사양 (PMS7003)

• Range of measurment
  • 0,3…1,0 μm
  • 1,0…2,5 μm
  • 2,5…10 μm
• Data output via UART
• Effective Range: 0…500 µg/m3
• Power Supply: 5 V
• Interface Level: 3,3 V
• Active Current: ≤100 mA
• Standby Current: ≤200 µA
• Working Temperature Range: -10…+60°C
• Working Humidity Range: 0…99%
• MTTF: ≥3 years
• Size: 48 x 37 x 12 mm

사용 가능한 GPIO

• 라즈베리파이 0~4
• 라즈베리파이 5
• 비글본 블랙/그린
• 젯슨 나노
• FT232H, FT2232H, FT4232H
• MCP2221
• USB-UART 변환 모듈 (FT232RL, CP2102, PL2303, CH340…)

명령

[READ_DATA]

미세먼지 농도를 읽어옵니다.



항목	타입	설명
PM 1.0 (AE *)	READ	PM 1.0 농도 (㎍/㎥)
PM 2.5 (AE)	READ	PM 2.5 농도 (㎍/㎥)
PM 10 (AE)	READ	PM 10 농도 (㎍/㎥)
PM 1.0 (SP **)	READ	PM 1.0 농도 (㎍/㎥)
PM 2.5 (SP)	READ	PM 2.5 농도 (㎍/㎥)
PM 10 (SP)	READ	PM 10 농도 (㎍/㎥)



예제 (PMS7003)

목표

PM1.0, PM2.5, PM10.0 미세먼지 농도를 대시보드 위젯에 표시합니다.

부품

부품	갯수
라즈베리파이 4 *	1
PMS7003	1
어댑터 보드 **	1

연결

아래의 핀들을 가로 방향으로 서로 연결합니다.

PMS7003	GPIO
VCC	5V
GND	GND
RXD	14 (UART TX)
TXD	15 (UART RX)

프로젝트

​

참고자료

데이터시트 (PMS7003)
