RGB LED 색상 제어

일반

PWM신호를 이용하여 RGB LED의 색상을 제어하는 라이브러리입니다.

사용 가능한 GPIO

• 라즈베리파이 0~4
• 라즈베리파이 5
• 비글본 블랙/그린
• 젯슨 나노

명령

[INIT]

초기 설정을 입력합니다.

항목	타입	설명
R핀	WRITE	R핀에 연결된 GPIO핀 번호를 입력하거나 PWM핀을 선택합니다.
G핀	WRITE	G핀에 연결된 GPIO핀 번호를 입력하거나 PWM핀을 선택합니다.
B핀	WRITE	B핀에 연결된 GPIO핀 번호를 입력하거나 PWM핀을 선택합니다.
모듈 타입 *	WRITE	모듈의 타입을 선택합니다. (아노드, 캐소드)

[SET_RGB]

LED의 RGB색상을 설정합니다.

항목	타입	설명
R	WRITE	색상의 R값을 입력합니다. (0~255)
G	WRITE	색상의 G값을 입력합니다. (0~255)
B	WRITE	색상의 B값을 입력합니다. (0~255)

​

예제

목표

대시보드의 R,G,B 색상 슬라이더 위젯으로 RGB 색상을 변경합니다.

부품

부품	갯수
라즈베리파이 4 *	1
RGB LED 모듈 **	1

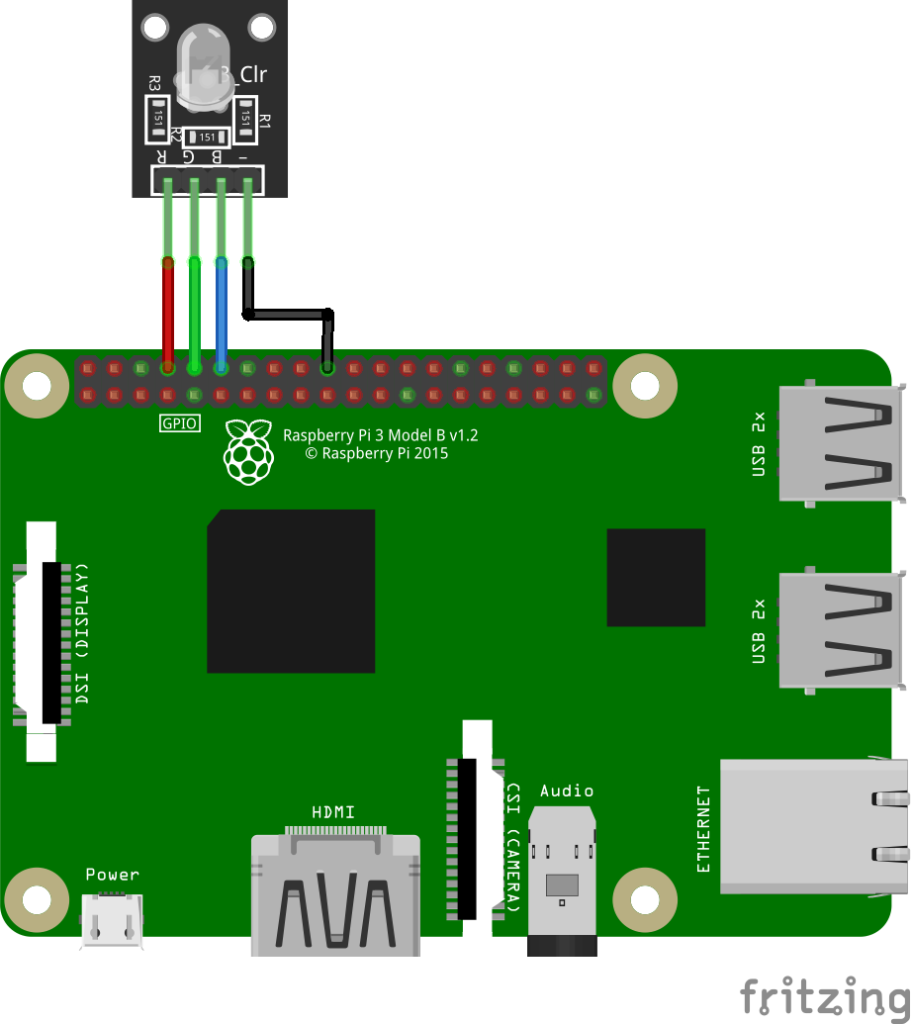

연결 (캐소드 타입)

아래의 핀들을 가로 방향으로 서로 연결합니다.

RGB LED 모듈	GPIO
R	14 *
G	15 *
B	18 *
–	GND

프로젝트
