TTP229 정전식 16키 터치 키패드

일반

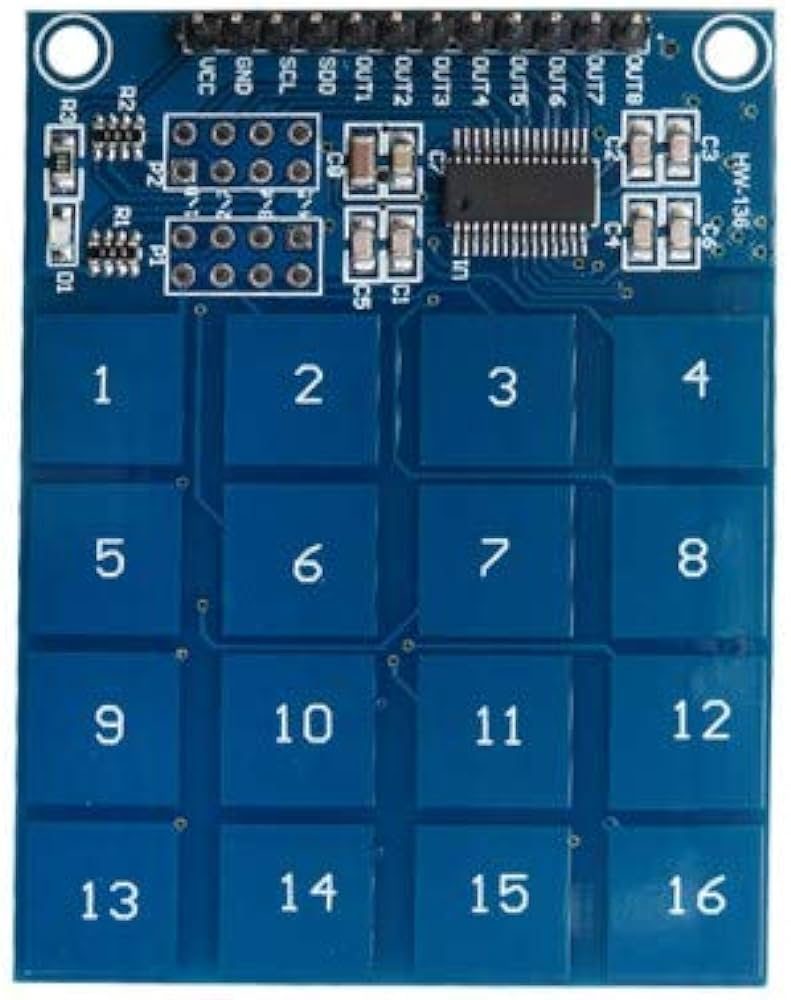

TTP229 정전식 터치 센서를 기반으로 디자인된 4×4 총 16개의 정전식 터치 키를 가지고 있는 센서입니다. 8/16키 모드, 싱글/멀티 터치 모드를 지원합니다.

​​

사양

• Operating voltage：2.4V~5.5V
• Built-in regulator
• Stand-by current At 3V, and sleep mode slow sampling rate 8Hz：
  • Typical 2.5uA for 16 input keys
  • Typical 2.0uA for 8 input keys
• 8 Key or 16 key modes
• Separate outputs to 8 keys in 8 key mode
• 2 wires serial output interface for both 16 key and 8 key mode
• Optional Multi-key or single-key

​

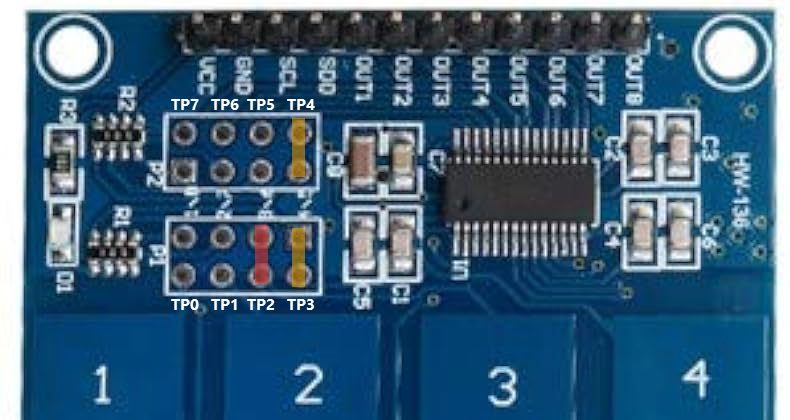

모드 변경

• 8키 모드 : TP2 연결 안함
• 16키 모드: TP2 연결
• 싱글 터치 모드 : TP3, TP4 연결안함
• 멀티 터치 모드 : TP3, TP4 연결

사용 가능한 GPIO

• 라즈베리파이 0~4
• 라즈베리파이 5
• 비글본 블랙/그린
• 젯슨 나노

명령

[INIT]

초기 설정을 입력합니다.

항목	타입	설명
SCL핀	WRITE	SCL 핀에 연결된 GPIO 번호를 입력합니다.
SDO 핀	WRITE	SDO 핀에 연결된 GPIO 번호를 입력합니다.
모드	WRITE	8키 또는 16키 모드를 선택합니다.

[GET_KEYS]

키패드의 각 키가 터치되었는지 여부를 16비트 형식으로 읽어옵니다. 이 명령은 다른 명령을 실행하기 전 항상 실행되어야 합니다. 예) 멀티 터치 모드에서 1, 2, 5번 키가 터치 되었을 경우: 2진수 10011 -> 10진수 19

항목	타입	설명
키 상태값 (16비트)	READ	키패드의 각 키의 터치 여부가 1비트씩으로 구성된 16비트 숫자입니다.

​

[GET_KEY]

현재 터치된 키의 번호를 반환합니다. 이 명령을 사용하기 위해서는 먼저 READ_KEYS 명령이 실행되어야 하며 멀티 터치 모드일 경우 터치된 키중 가장 높은 숫자의 키의 번호를 반환합니다.

항목	타입	설명
키 번호	READ	현재 터치된 키의 번호입니다.

​

[IS_PRESSED]

특정 번호의 키가 터치되었다면 true를, 그렇지 않으면 false를 반환합니다. 이 명령을 사용하기 위해서는 먼저 READ_KEYS 명령이 실행되어야 합니다.

항목	타입	설명
키 번호	WRITE	터치 여부를 읽어올 키의 번호를 입력합니다.
터치 여부	READ	입력한 키 번호가 터치되었으면 true, 그렇지 않으면 false 입니다.

예제

목표

터치패드의 키가 터치되면 해당 키 번호를 대시보드 위젯에 표시합니다.

부품

부품	갯수
라즈베리파이 4 *	1
TTP229	1

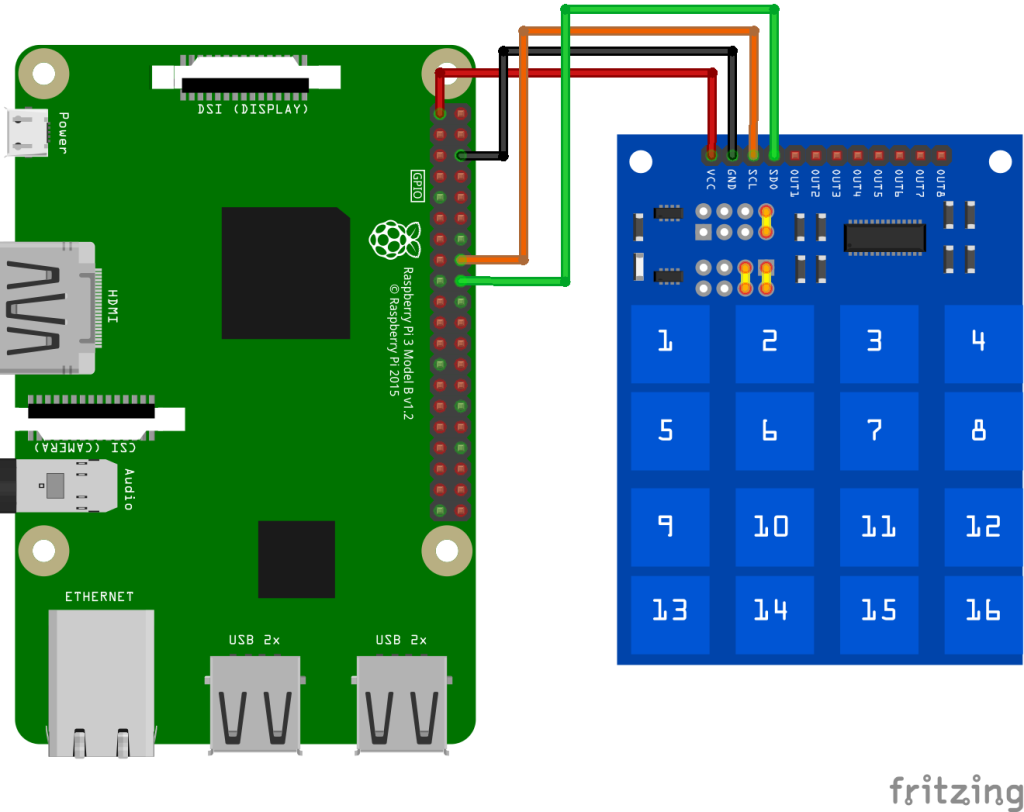

연결

아래의 핀들을 가로 방향으로 서로 연결합니다.

TTP229	GPIO
VCC	3.3V
GND	GND
SCL	23 *
SDO	24 *

​
