모드버스

[동작] -> [모드버스 통신]에서 사용되는 모드버스 설정입니다.

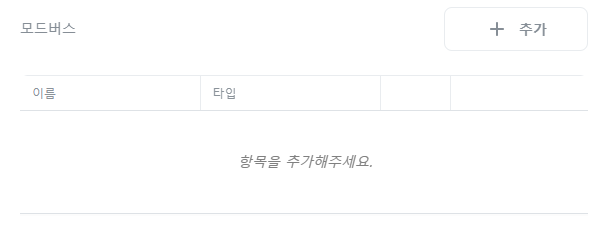

추가

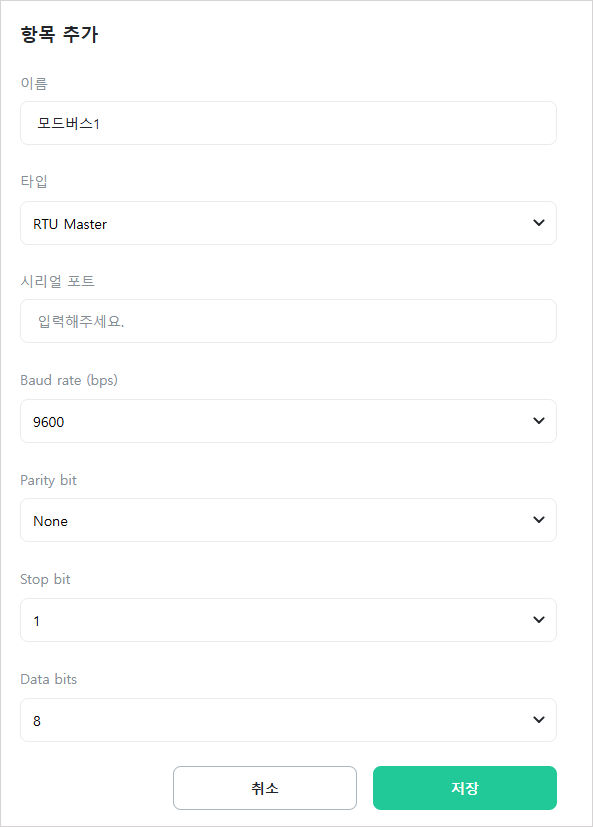

[+추가] 버튼을 클릭합니다.

[이름]

모드버스의 이름을 입력합니다. 임의의 이름을 사용할 수 있습니다.

[타입]

모드버스의 타입을 선택합니다.

• RTU Master
• RTU Slave
• TCP Master
• TCP Slave

[시리얼 포트]

시리얼 포트 이름을 입력합니다. [타입]이 “RTU Master” 또는 “RTU Slave”인 경우에만 표시됩니다.

[Baud rate (bps)]

시리얼 통신의 Baud rate (통신 속도)를 선택합니다. 통신하는 상대방의 설정과 동일해야 합니다. [타입]이 “RTU Master” 또는 “RTU Slave”인 경우에만 표시됩니다.

[Parity bit]

시리얼 통신의 Parity bit를 선택합니다. 통신하는 상대방의 설정과 동일해야 합니다. [타입]이 “RTU Master” 또는 “RTU Slave”인 경우에만 표시됩니다.

[Stop bit]

시리얼 통신의 Stop bit를 선택합니다. 통신하는 상대방의 설정과 동일해야 합니다. [타입]이 “RTU Master” 또는 “RTU Slave”인 경우에만 표시됩니다.

[Data bits]

시리얼 통신의 Data bits를 선택합니다. 통신하는 상대방의 설정과 동일해야 합니다. [타입]이 “RTU Master” 또는 “RTU Slave”인 경우에만 표시됩니다.

[Unit ID]

RTU Slave의 Unit ID를 1~247 범위에서 입력합니다. Unit ID는 Slave ID 또는 주소라고도 하며 Slave가 가지는 고유한 ID 번호입니다. 네크워크에 여러개의 Slave가 존재할 때 Master는 Unit ID를 이용하여 특정 Slave와 통신할 수 있습니다. [타입]이 “RTU Slave”인 경우에만 표시됩니다.

[IP 주소]

TCP Slave의 IP주소를 입력합니다. [타입]이 “TCP Master”인 경우에만 표시됩니다.

[포트]

TCP Slave의 포트 번호를 입력합니다. 기본 포트는 502 입니다. [타입]이 “TCP Master” 또는 “TCP Slave” 인 경우에만 표시됩니다.

[연결 타임아웃]

TCP Slave에 연결시 적용할 최대 타임아웃 시간을 입력합니다. 이 시간을 초과하면 연결에 실패한 것으로 간주합니다. [타입]이 “TCP Master” 인 경우에만 표시됩니다.

[최대 연결 갯수]

TCP Slave에 접속하는 TCP Master의 최대 동시 연결 갯수를 입력합니다. [타입]이 “TCP Slave” 인 경우에만 표시됩니다.

[Register 크기]

Slave의 Register 크기를 입력합니다. [타입]이 “RTU Slave” 또는 “TCP Slave”인 경우에만 표시됩니다.

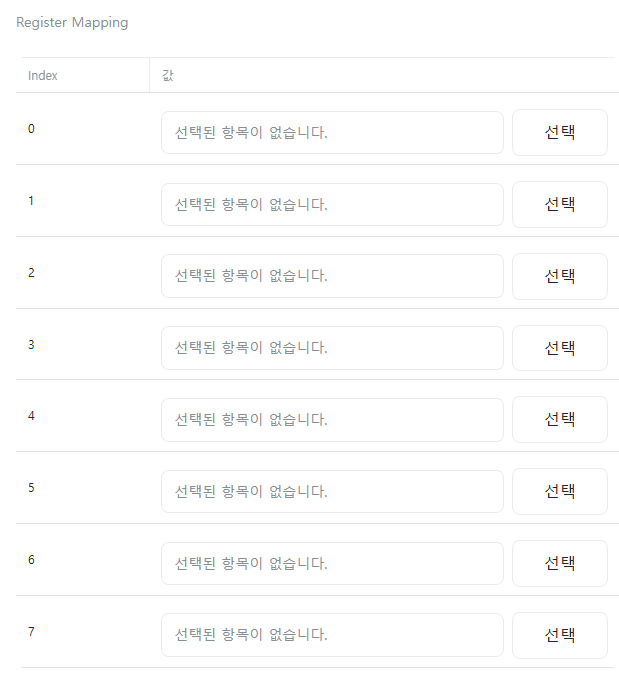

[Register Mapping]

Slave의 Register 메모리 영역에 [숫자] 타입의 변수를 Mapping합니다. [타입]이 “RTU Slave” 또는 “TCP Slave”인 경우에만 표시됩니다.

[Bit 크기]

Slave의 Bit 크기를 입력합니다. [타입]이 “RTU Slave” 또는 “TCP Slave”인 경우에만 표시됩니다.

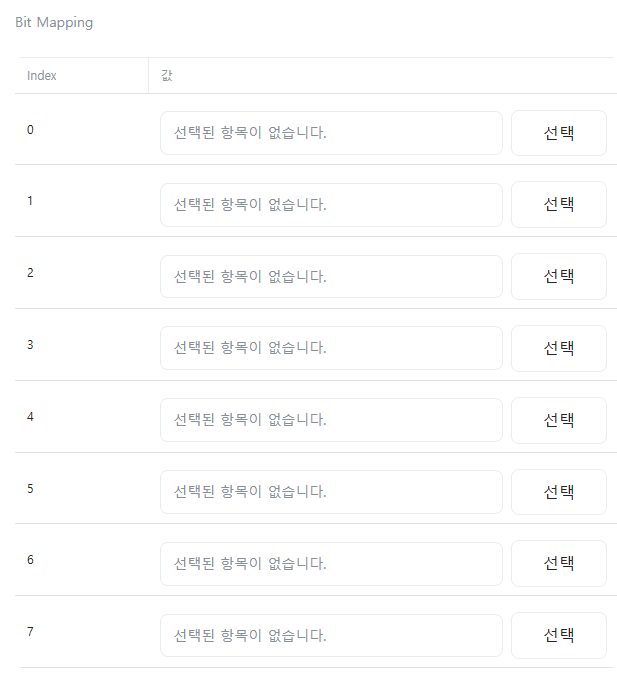

[Bit Mapping]

Slave의 Bit 메모리 영역에 [디지털] 타입의 변수를 Mapping합니다. [타입]이 “RTU Slave” 또는 “TCP Slave”인 경우에만 표시됩니다.

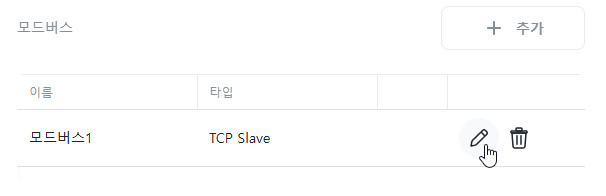

편집

편집하고자 하는 항목의 아이콘을 클릭하여 편집합니다.

삭제

삭제하고자 하는 항목의 아이콘을 클릭하여 삭제합니다.
