PID 제어

[동작] -> [PID 제어]에 사용되는 PID 제어 설정입니다.

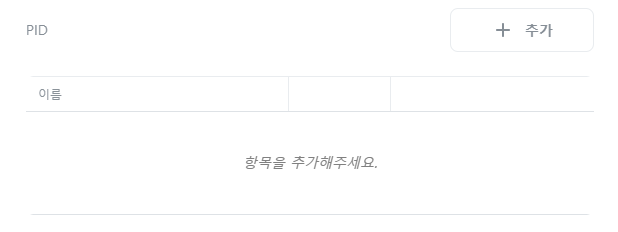

추가

[+추가] 버튼을 클릭합니다.

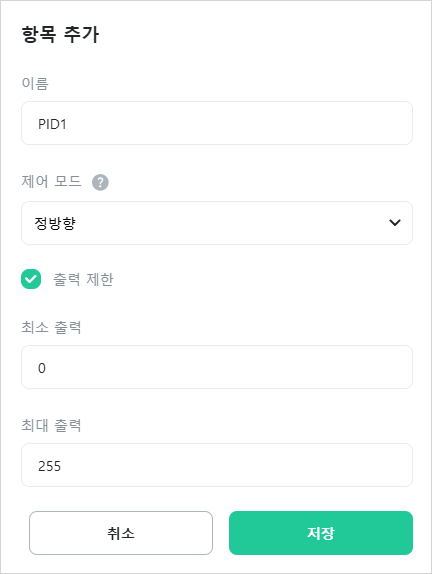

[이름]

PID제어의 이름을 입력합니다. 임의의 이름을 사용할 수 있습니다.

[제어 모드]

제어 모드를 선택합니다.

• 정방향 : 출력이 증가할때 측정 값이 증가 (예: 펌프의 유량을 증가 시키면 탱크의 수위가 상승)

• 역방향 : 출력이 증가할때 측정 값이 감소 (예: 냉장고의 컴프레서의 속도를 증가시키면 냉장고의 온도는 감소)

[출력 제한]

PID 계산 결과 값을 제한할지 여부를 설정합니다.

[최소값]

출력을 제한할 경우 적용할 최소값을 입력합니다. [출력 제한]이 체크된 경우에만 표시됩니다.

[최대값]

출력을 제한할 경우 적용할 최대값을 입력합니다. [출력 제한]이 체크된 경우에만 표시됩니다.

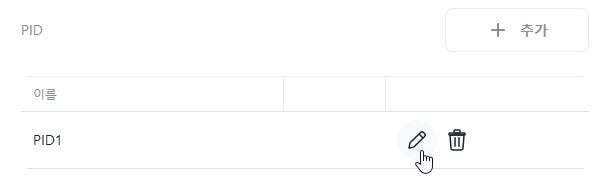

편집

편집하고자 하는 항목의 아이콘을 클릭하여 편집합니다.

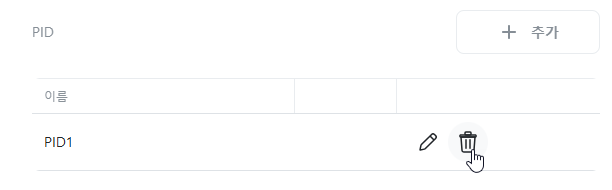

삭제

삭제하고자 하는 항목의 아이콘을 클릭하여 삭제합니다.
