NUMATO USB-GPIO

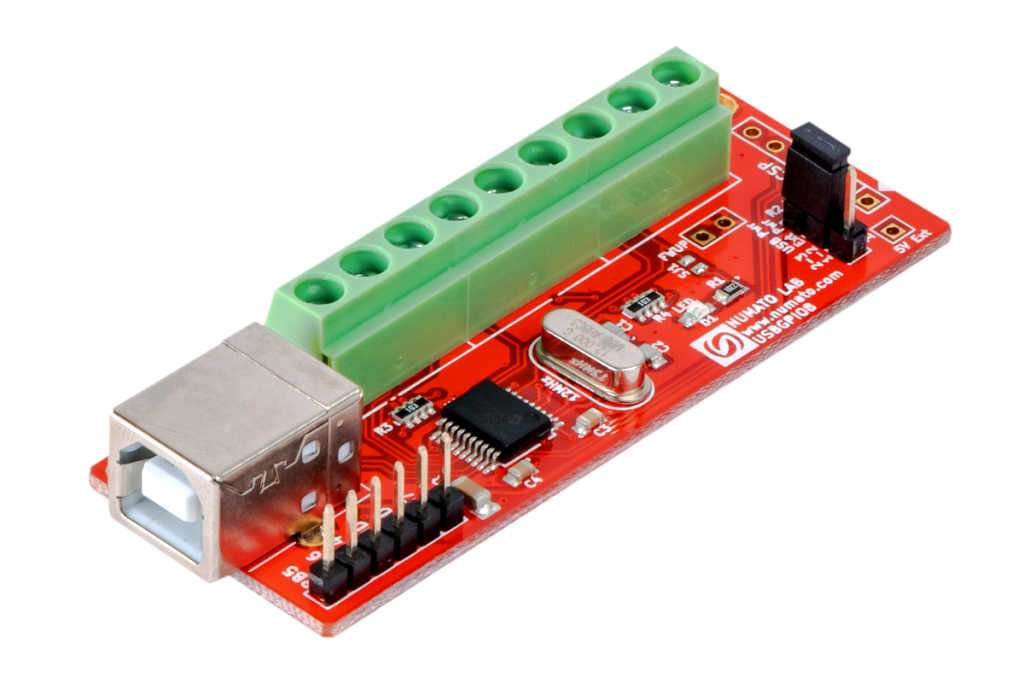

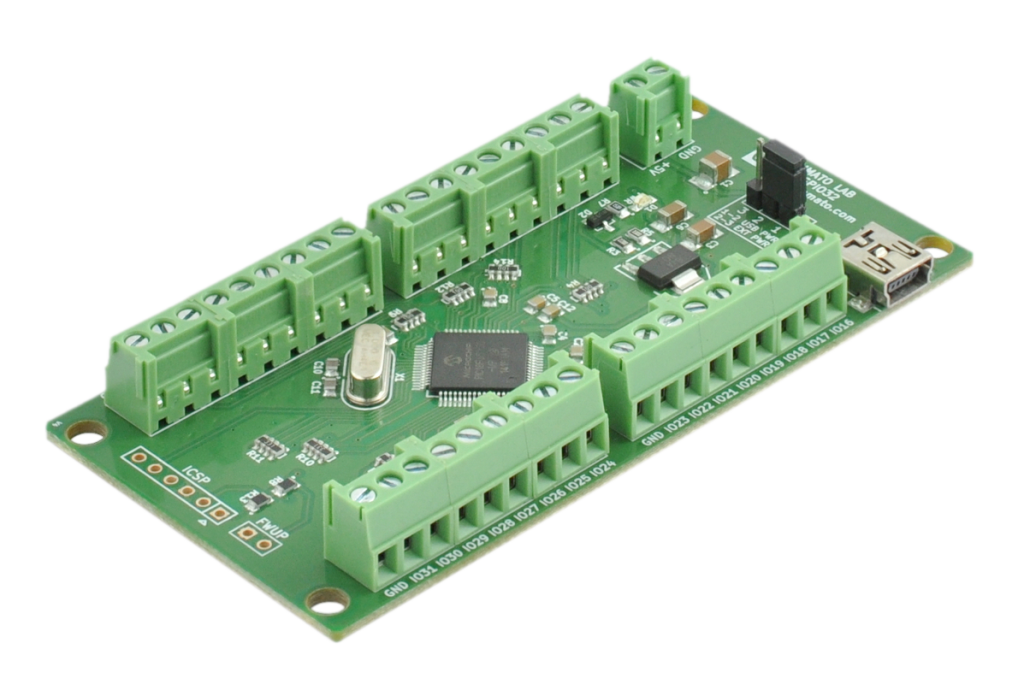

NUMATO USB-GPIO 입니다. GPIO, ADC 를 사용할 수 있으며 8~128CH의 모델이 존재합니다.

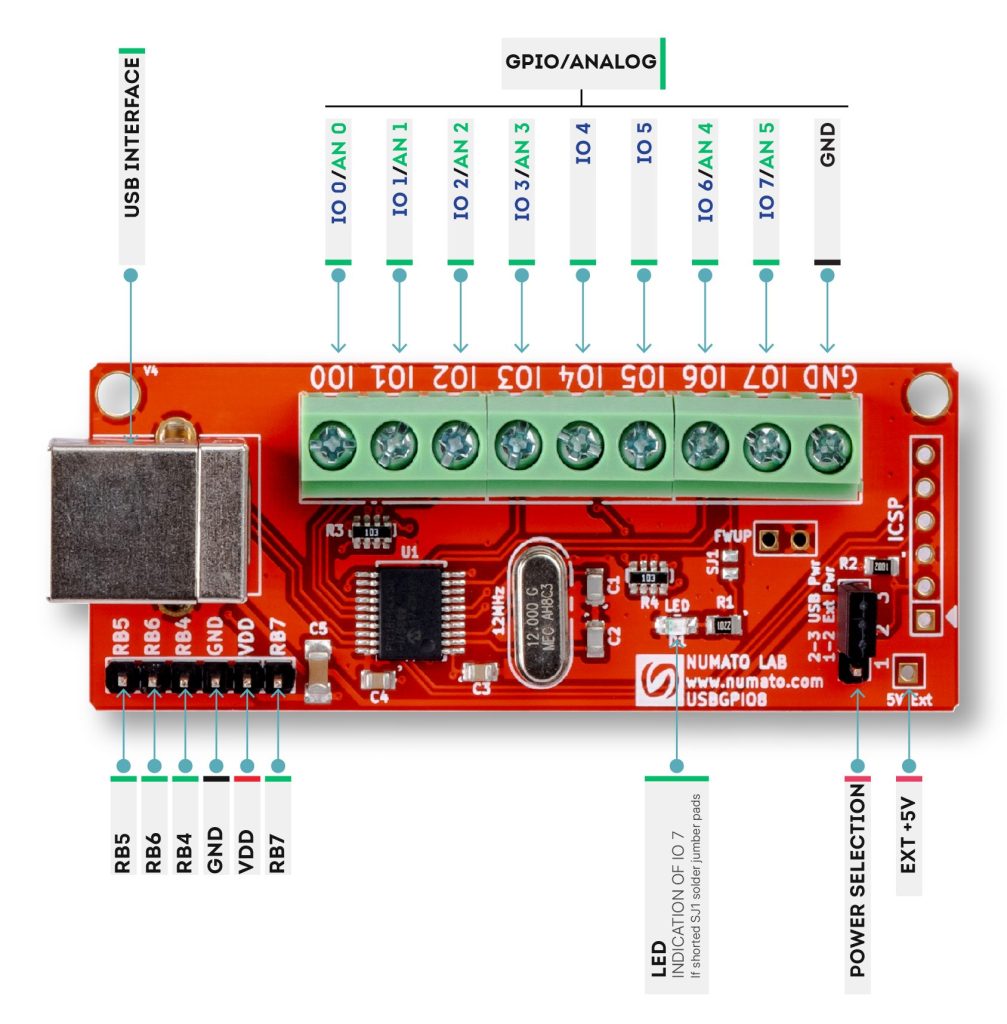

핀 맵 (8채널)

핀	이름	GPIO
IO0	GPIO0/ADC0	0
IO1	GPIO1/ADC1	1
IO2	GPIO2/ADC2	2
IO3	GPIO3/ADC3	3
IO4	GPIO4	4
IO5	GPIO5	5
IO6	GPIO6/ADC4	6
IO7	GPIO7/ADC5	7
GND	GND
VDD	전원

전원

• VDD
• GND

연결된 장치에 5V 전원을 공급하기 위한 핀입니다.

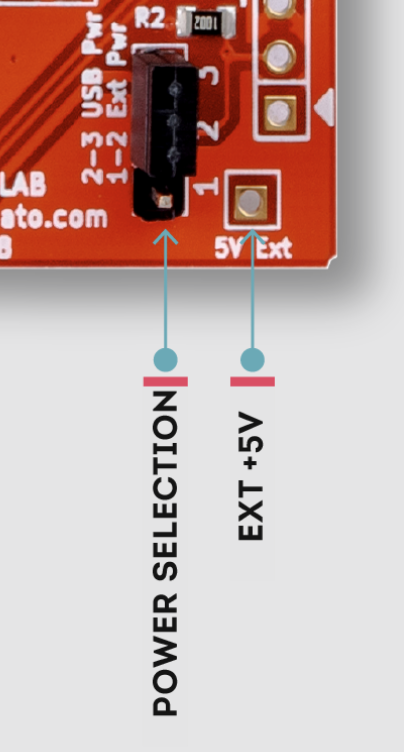

점퍼를 1-2 Ext Pwr로 변경하면 5V Ext 핀을 통해 외부 전원으로 부터 전류를 공급할 수도 있습니다.

디지털 입출력

• IO0~IO7

디지털 입출력을 위한 핀입니다. 전압 레벨은 5V입니다.

ADC

• IO0~IO3 (ADC0~ADC3)
• IO6~IO7 (ADC4~ADC5)

6개의 핀을 10비트 (0~1023) ADC로 사용할 수 있습니다. 입력 전압 범위는 0~5V 입니다.
