AS608, FPM10A 지문 인식 센서

일반

AS608 또는 FPM10A 칩을 사용한 지문 인식 센서입니다. UART 인터페이스를 사용합니다.

사양 (AS608)

• 동작전압                   DC 3.6V ~ 6.0V
• 동작전류                   120mA
• 최대순간전류            150mA
• 지문인식시간             < 1.0초
• 저장 가능한 지문       162개
• 인식창 면적              14mm X 18mm
• 통신속도                   9600, 19200, 28800, 38400, 57600 bps (미설정 시 57,600 bps)
• 동작가능온도             -20도 ~ 50도
• 동작가능습도             40% ~ 85% RH
• 크기                         56mm X 20mm X 21.5mm
• 무게                         20g

​

호환 모듈

• AS608
• FPM10A

사용 가능한 GPIO

• 라즈베리파이 0~4
• 라즈베리파이 5
• 비글본 블랙/그린
• 젯슨 나노
• FT232H, FT2232H, FT4232H
• MCP2221
• USB-UART 변환 모듈 (FT232RL, CP2102, PL2303, CH340…)

명령

[FINGER_PRINT]

지문을 인식하여 등록된 ID를 반환합니다.

항목	타입	설명
지문의 ID	READ	등록된 지문의 ID를 반환합니다. ID가 0이면 지문 없음, 음수이면 에러를 의미합니다.
대기 시간	WRITE	지문이 인식될때까지 대기할 시간을 입력합니다. 이 시간을 초과하면 ID는 0 (지문 없음)을 반환합니다.

[ENROLL]

새로운 지문을 등록합니다. 지문의 ID는 1~127 범위여야 합니다.

항목	타입	설명
등록할 지문의 ID	WRITE	새로 등록할 지문의 ID를 입력합니다. (1~127)

[VERIFY_PWD]

센서의 비밀번호를 확인합니다.

항목	타입	설명
센서의 비밀번호	WRITE	센서의 비밀번호를 입력합니다.
비밀번호 일치여부	READ	비밀번호가 일치하면 true, 아니면 false를 반환합니다.

[SET_PWD]

센서의 비밀번호를 변경합니다.

항목	타입	설명
변경할 비밀번호	WRITE	변경할 비밀번호를 입력합니다.

[DELETE]

등록된 지문을 삭제합니다. 지문의 ID는 1~127 범위여야 합니다.

항목	타입	설명
삭제할 지문의 ID	WRITE	삭제할 지문의 ID를 입력합니다. (1~127)

[GET_PARAM]

센서의 정보를 읽어옵니다.

항목	타입	설명
Status	READ	Status
System id	READ	System id
Capacity	READ	Capacity
Security level	READ	Security level
Device address	READ	Device address
packet length	READ	packet length
baud rate	READ	baud rate

[GET_TEMPLATE_COUNT]

센서에 등록된 지문의 갯수를 읽어옵니다.

항목	타입	설명
등록된 지문의 갯수	READ	센서에 등록된 지문의 갯수입니다.

[EMPTY_DATABASE]

센서에 등록된 모든 지문을 삭제합니다.

예제 (AS608)

목표

센서에 지문을 여러개 등록하고 지문을 인식하면 지문의 ID를 대시보드 위젯에 표시합니다.

부품

부품	갯수
라즈베리파이 4 *	1
AS608 지문 인식 센서	1

연결

아래의 핀들을 가로 방향으로 서로 연결합니다.

AS608 지문 인식 센서	GPIO
V+	3.3V
GND	GND
RX	14 (UART TX)
TX	15 (UART RX)

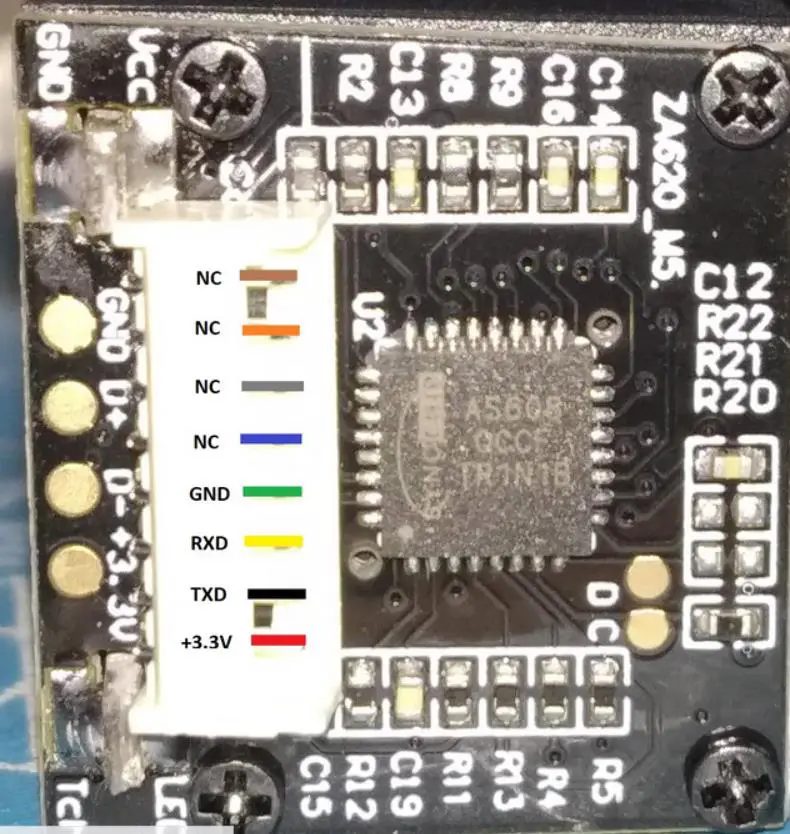

일반적으로 많이 사용되는 AS608 모듈의 핀 번호는 아래와 같습니다. (모듈마다 다를 수 있으므로 확인 필요)

프로젝트 링크

​

참고자료

데이터시트 (AS608)

라이브러리
