PCF8574 LCD 디스플레이 드라이버

일반

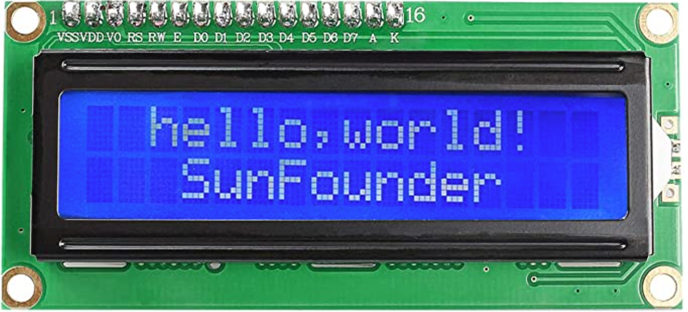

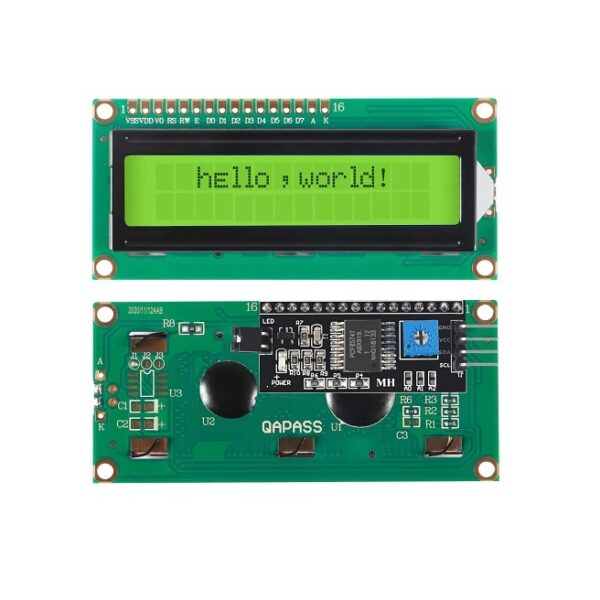

PCF8574 I/O Expander 모듈을 사용한 LCD 디스플레이를 위한 드라이버입니다. I2C 인터페이스를 사용합니다.

호환모듈

• LCD1602
• LCD1604
• LCD2002
• LCD2004

​

사양

• 5V operation typical, but also operates at 3.3V.
• Backlight enable jumper
• Contrast control potentiometer
• 0x27 I2C default address. Solder jumper selectable from 0x20 – 0x27
• 100kHz I2C clock speed

사용 가능한 GPIO

• 라즈베리파이 0~4
• 라즈베리파이 5
• 비글본 블랙/그린
• 젯슨 나노
• FT232H, FT2232H, FT4232H
• MCP2221

​I2C 주소

A0, A1, A2 점퍼를 변경하여 I2C 주소를 변경할 수 있습니다. (모듈 제조사마다 다를 수 있음)

명령

[INIT]

초기 설정을 입력합니다.

항목	타입	설명
열 갯수 *	WRITE	디스플레이의 열 갯수(Colums)를 입력합니다.
행 갯수 *	WRITE	디스플레이의 행 갯수(Rows)를 입력합니다.

​

[​SET_CURSOR]

커서를 지정한 위치로 이동합니다.

항목	타입	설명
열	WRITE	열 (Column) 위치를 입력합니다. (가장 왼쪽이 0)
행	WRITE	행 (Row) 위치를 입력합니다. (가장 왼쪽이 0)

​

[PRINT]

텍스트를 디스플레이에 표시합니다.

항목	타입	설명
텍스트	WRITE	현재 커서 위치에 표시할 텍스트를 입력합니다.

​

[CLEAR]

디스플레이에 표시된 내용을 모두 삭제하고 커서를 HOME(좌측 상단)으로 이동합니다.

​

[HOME]

커서를 HOME(좌측 상단)으로 이동합니다.

​

[DISPLAY_ON]

디스플레이를 켭니다.

​

[DISPLAY_OFF]

디스플레이를 끕니다.

​

[CURSOR_ON]

커서를 표시합니다.

​

[CURSOR_OFF]

커서를 표시하지 않습니다.

​

[BLINK_ON]

커서를 깜박입니다.

​

[BLINK_OFF]

커서를 깜박이지 않습니다.

​

[SCROLL_LEFT]

표시된 텍스트를 왼쪽으로 한칸 이동합니다. 이 명령을 일정한 주기로 실행하면 좌측으로 스크롤되는 효과가 나타납니다.

​

[SCROLL_RIGHT]

표시된 텍스트를 오른쪽으로 한칸 이동합니다. 이 명령을 일정한 주기로 실행하면 우측으로 스크롤되는 효과가 나타납니다.

​

[LEFT_TO_RIGHT]

텍스트를 현재 커서기준으로 좌측에서 우측방향으로 표시합니다.

​

[RIGHT_TO_LEFT]

텍스트를 현재 커서기준으로 우측에서 좌측방향으로 표시합니다.

​

[AUTO_SCROLL_ON]

텍스트가 표시될때마다 텍스트의 길이만큼 좌측으로 자동 스크롤합니다.

​

[AUTO_SCROLL_OFF]

자동 스크롤을 끕니다.

​

[BACKLIGHT_ON]

백라이트를 켭니다.

​

[BACKLIGHT_OFF]

백라이트를 끕니다.

​

[CREATE_CHAR]

사용자 정의 문자를 만들어 디스플레이 내부 저장소(CGRAM)의 0~7의 위치에 로드합니다. 최대 8개의 사용자 정의 문자를 로드할 수 있습니다.

항목	타입	설명
CGRAM 위치	WRITE	사용자 정의 문자를 저장할 CGRAM의 위치를 입력합니다. (0~7)
사용자 정의 문자 *	WRITE	사용자 정의 문자를 바이트 배열로 입력합니다.

​

[WRITE_CHAR]

사용자 정의 문자를 현재 커서 위치에 표시합니다.

항목	타입	설명
CGRAM 위치	WRITE	현재 커서 위치에 표시할 CGRAM의 위치를 입력합니다. (0~7)

​

예제

목표

현재 날짜를 첫번째 줄에, 현재 시간을 두번째 줄에 표시합니다.

부품

부품	갯수
라즈베리파이 4 *	1
LCD 모듈	1

연결

아래의 핀들을 가로 방향으로 서로 연결합니다.

LCD 모듈	GPIO
VCC	5V
GND	GND
SCL	3 (I2C1 SCL)
SDA	2 (I2C1 SDA)

​프로젝트 링크

​

참고자료

데이터시트

라이브러리
