MFRC522 RFID 리더

Estimated reading: 1 minute 246 views

일반

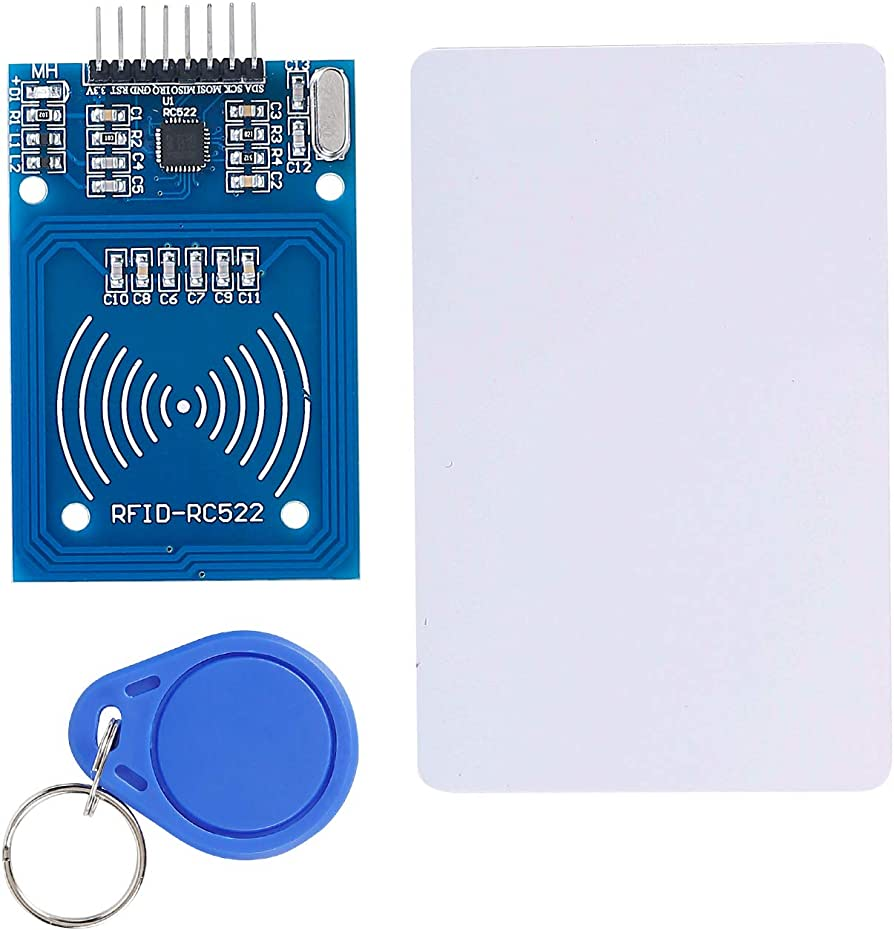

MFRC522 기반의 RFID 리더 모듈입니다. MIFARE Classic 타입의 카드만 지원하며 SPI 인터페이스를 사용합니다.

사양

Power supply 3.3 V/5V
Support ISO/IEC 14443 A/MIFARE
Support mifare1 S50、mifare1 S70、mifare UltraLight、mifare Pro、mifare Desfire
Operating distance in Read/Write mode up to 40 mm
FIFO buffer handles 64 byte send and receive
SPI interface
Working current 13~26mA
Idle current 10—13mA
Working temperature -25 ~ 85℃

Mifare classic 카드의 구조

카드의 내부 저장소는 Block 단위로 구성되어 있으며 1 Block은 16바이트 입니다. 따라서 1kb 카드는 64 block * 16 bytes = 1024 bytes (1kb) 의 용량을 가지고 있습니다.

4개의 block 이 하나의 sector를 구성하며 각 sector의 마지막 block은 sector trailer라고 불리며 sector의 인증키 및 읽기/쓰기 권한을 설정하는 block 입니다. 또한 block 0 은 manufacture block으로 카드 제조사 코드 및 시리얼 넘버등이 기록되어 있습니다.

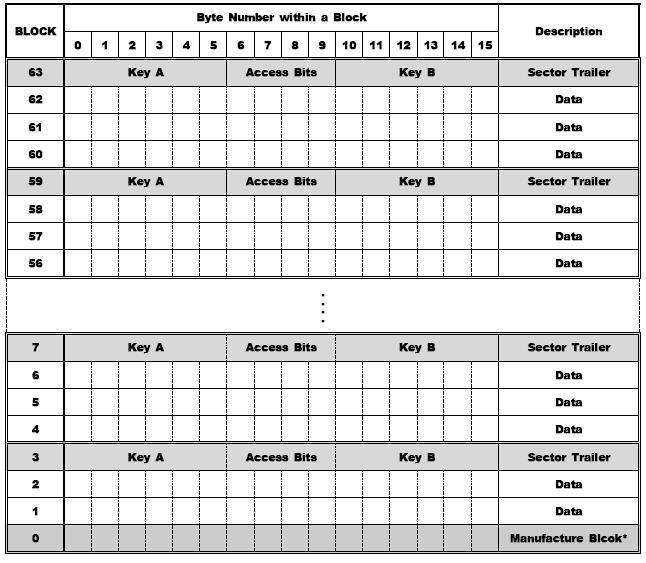

아래의 테이블은 Mifare 1k 카드의 저장소 구조를 표시한 것입니다.

그러므로 사용자데이터를 읽고 쓸때는 manufacture block 및 sector trailer를 제외한 block (아래 테이블에서 흰색으로 표시된 block, 1,2, 4,5,6,…60,61,62) 만 사용해야 합니다.

사용 가능한 GPIO

라즈베리파이 0~4
라즈베리파이 5
비글본 블랙/그린
젯슨 나노
FT232H, FT2232H, FT4232H

명령

[IS_NEW_CARD]

카드가 리더에 인식되는 순간 한번만 true를 반환하고 그외의 경우는 false를 반환합니다.

항목	타입	설명
카드 인식 여부	READ	카드 인식 여부를 반환합니다.

[READ_UID]

카드의 타입과 UID를 읽어옵니다. 카드를 인식 후에 사용 가능합니다.

항목	타입	설명
타입	READ	카드의 타입을 텍스트로 반환합니다.
UID	READ	카드의 Unique ID를 바이트 배열로 반환합니다.

[READ_DATA]

카드에 저장된 데이터를 읽어옵니다. 카드를 인식 후에 사용 가능합니다.

항목	타입	설명
블럭 주소	WRITE	데이터를 읽을 카드의 블럭 주소를 입력합니다.
데이터	READ	블럭에서 읽은 데이터입니다. 한 블럭 전체를 읽어오므로 16바이트의 크기입니다.

[WRITE_DATA]

카드에 최대 16바이트의 데이터를 씁니다. 카드를 인식 후에 사용 가능합니다.

항목	타입	설명
블럭 주소	WRITE	데이터를 쓸 카드의 블럭 주소입니다.
데이터	WRITE	블럭에 쓸 데이터입니다. 한 블럭 전체를 쓰므로 데이터의 크기가 16바이트보다 작으면 나머지 공간은 0x00 으로 채워지고 16바이트를 초과할 경우에는 16바이트까지만 씁니다.

[STOP]

인식한 카드와 관련된 작업을 종료합니다. IS_NEW_CARD 명령으로 카드를 인식한 후 READ/WRITE 등의 작업 후에는 반드시 이 명령을 수행하여 작업을 종료해야 새 카드를 인식할 수 있습니다.

예제

목표

카드를 인식하면 카드의 UID를 대시보드 위젯에 표시합니다. 그리고 카드의 블록1에 0~100 사이의 랜덤한 정수를 기록하고 다시 읽어서 대시보드 위젯에 표시합니다.

부품

부품	갯수
라즈베리파이 4 *	1
MFRC522	1

* 다른 하드웨어를 사용할 수도 있습니다. 사용 가능한 GPIO를 참고하세요.

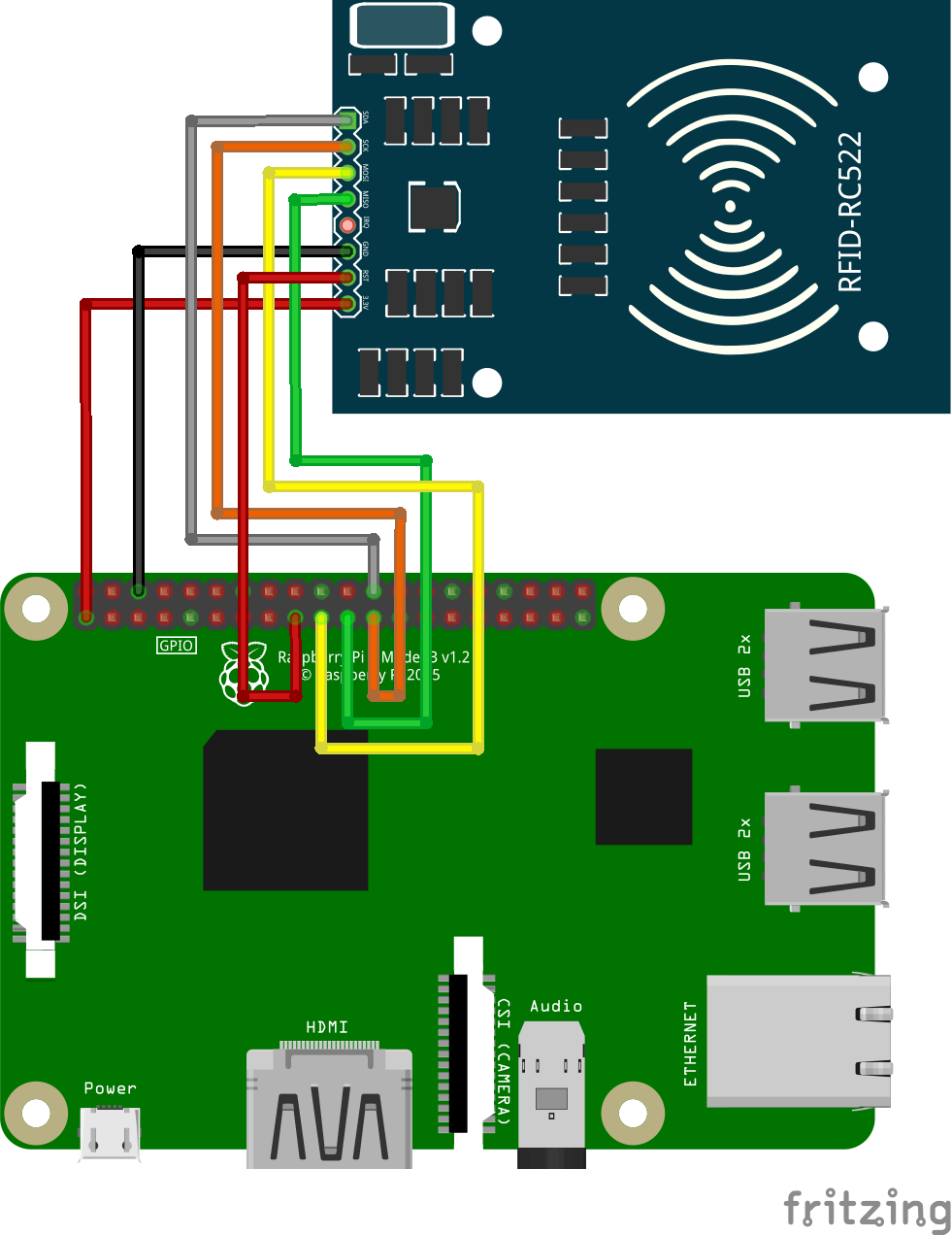

연결

아래의 핀들을 가로 방향으로 서로 연결합니다.

MFRC522	GPIO
VIN(3.3V)	3.3V
GND	GND
SCK	11 (SPI0 SCLK)
MISO	9 (SPI0 MISO)
MOSI	10 (SPI0 MOSI)
SDA	8 (SPI0 CE0)
RST	3.3V

프로젝트 링크

참고자료

데이터시트

Mifare classic card memory map

라이브러리
