TM1637 4자리 7세그먼트 디스플레이

Estimated reading: 1 minute 221 views

일반

TM1637 칩셋을 사용한 4자리 7세그먼트 디스플레이입니다.

사양

입력전압 : 3.3~5.5V DC
소모전류 : 30mA (MAX 80mA)
FND 타입 : Common Anode
제어방식 : 2선 직렬 인터페이스 (CLK, DIO)
Oscillating 타입 : RC 오실레이터 내장
Power-on 리셋회로 내장
automatic blanking circuit 내장

사용 가능한 GPIO

라즈베리파이 0~4
라즈베리파이 5
비글본 블랙/그린
젯슨 나노

명령

[INIT]

모듈을 초기화합니다.

항목	타입	설명
CLK 핀	WRITE	CLK핀에 연결할 GPIO핀을 입력합니다.
DIO 핀	WRITE	DIO핀에 연결할 GPIO핀을 입력합니다.

[SHOW_NUMBER_DEC]

디스플레이에 숫자를 10진수로 표시합니다.

항목	타입	설명
숫자	WRITE	표시할 숫자를 입력합니다.
좌측 0채우기	WRITE	디스플레이의 좌측을 0으로 채울지 여부를 설정합니다.
표시위치	WRITE	숫자를 표시할 시작위치를 설정합니다. (0~3, 왼쪽부터 0)
표시자리수	WRITE	숫자의 표시 자리수를 설정합니다. (1~4)

[SHOW_NUMBER_DEC_EX]

디스플레이에 10진수 숫자와 점(.) 또는 콜론(:)을 표시합니다.

항목	타입	설명
숫자	WRITE	표시할 숫자를 입력합니다.
좌측 0채우기	WRITE	디스플레이의 좌측을 0으로 채울지 여부를 설정합니다.
표시 위치	WRITE	숫자를 표시할 시작위치를 설정합니다. (0~3, 왼쪽부터 0)
표시 자리수	WRITE	숫자의 표시 자리수를 설정합니다. (1~4)
점(.) 또는 콜론(:) 값 *	WRITE	점 또는 콜론을 표시여부를 설정합니다. bitmask 바이트값입니다. 디스플레이 타입에 따라 점 또는 콜론이 다르게 존재할 수 있습니다.

* 아래와 같이 다양한 위치의 점(.) 또는 콜론(:)을 표시할 수 있습니다.
• 점(.) 표시
– 0x80 → 0b10000000 → 0.000
– 0x40 → 0b01000000 → 00.00
– 0x20 → 0b00100000 → 000.0
– 0xE0 → 0b11100000 → 0.0.0.0
• 콜론(:) 표시
– 0x40 → 0b01000000 → 00:00
• 점(.)과 콜론(:)표시
– 0xE0 → 0b11100000 → 0.0:0.0

[SHOW_NUMBER_HEX_EX]

디스플레이에 16진수 숫자와 점(.) 또는 콜론(:)을 표시합니다.

항목	타입	설명
숫자	WRITE	16진수 형식으로 표시할 숫자를 입력합니다.
좌측 0채우기	WRITE	디스플레이의 좌측을 0으로 채울지 여부를 설정합니다.
표시 위치	WRITE	숫자를 표시할 시작 위치를 설정합니다. (0~3, 왼쪽부터 0)
표시 자리수	WRITE	숫자의 표시 자리수를 설정합니다. (1~4)
점(.) 또는 콜론(:) 값	WRITE	점 또는 콜론을 표시여부를 설정합니다. bitmask 바이트값입니다. 디스플레이 타입에 따라 점 또는 콜론이 다르게 존재할 수 있습니다.

[SHOW_DATE]

디스플레이에 날짜를 표시합니다.

항목	타입	설명
날짜	WRITE	표시할 날짜를 입력합니다.
표시형식	WRITE	표시할 형식을 선택합니다. (년/월,월/일)
점(.) 또는 콜론(:) 표시여부	WRITE	점 또는 콜론을 표시할지 여부를 설정합니다.

[SHOW_CLOCK]

디스플레이에 시간을 표시합니다.

항목	타입	설명
시간	WRITE	표시할 시간을 입력합니다.
표시형식	WRITE	표시할 형식을 선택합니다. (시/분,분/초)
점(.) 또는 콜론(:) 표시여부	WRITE	점 또는 콜론을 표시할지 여부를 설정합니다.

[SHOW_TIME]

디스플레이에 시간길이를 표시합니다.

항목	타입	설명
시간길이	WRITE	표시할 시간길이를 입력합니다.
표시형식	WRITE	표시할 형식을 선택합니다. (시/분,분/초)
점(.) 또는 콜론(:) 표시여부	WRITE	점 또는 콜론을 표시할지 여부를 설정합니다.

[CLEAR]

디스플레이의 표시내용을 삭제합니다.

[SET_SEGMENTS]

raw data를 디스플레이를 표시합니다.

항목	타입	설명
raw data *	WRITE	표시할 내용을 바이트 배열로 입력합니다. 최대 4바이트까지 입력할 수 있습니다.
표시 위치	WRITE	표시할 시작위치를 설정합니다. (0~3, 왼쪽부터 0)
표시 자리수	WRITE	표시 자리수를 설정합니다. (1~4)

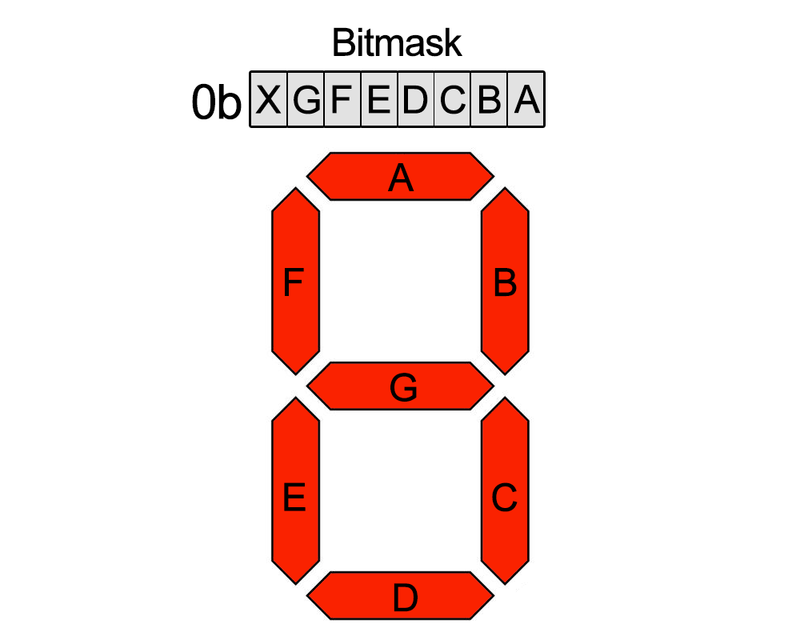

* 아래를 참고하여 bitmask 값을 계산합니다. X로 표시된 자리는 사용하지 않으므로 0으로 입력합니다.
예) 8을 표시하고자 할때 : 이진수 0b01111111 → 16진수 0x7F → 10진수 127

[ENCODE_DIGIT]

입력한 1자리의 숫자를 raw data로 인코딩합니다.

항목	타입	설명
숫자	WRITE	raw data 로 변환할 숫자를 입력합니다.
raw data	READ	변환된 bitmask 바이트 값입니다.

[SET_BRIGHTNESS]

디스플레이의 밝기를 설정합니다.

항목	타입	설명
밝기	WRITE	디스플레이의 밝기를 설정합니다. (0~7)

[DISPLAY_ON]

디스플레이를 켭니다.

[DISPLAY_OFF]

디스플레이를 끕니다.

예제

목표

현재 시간을 “시:분” 형식으로 디스플레이에 표시합니다.

부품

부품	갯수
라즈베리파이 4 *	1
TM1637 디스플레이	1

* 다른 하드웨어를 사용할 수도 있습니다. 사용 가능한 GPIO를 참고하세요.

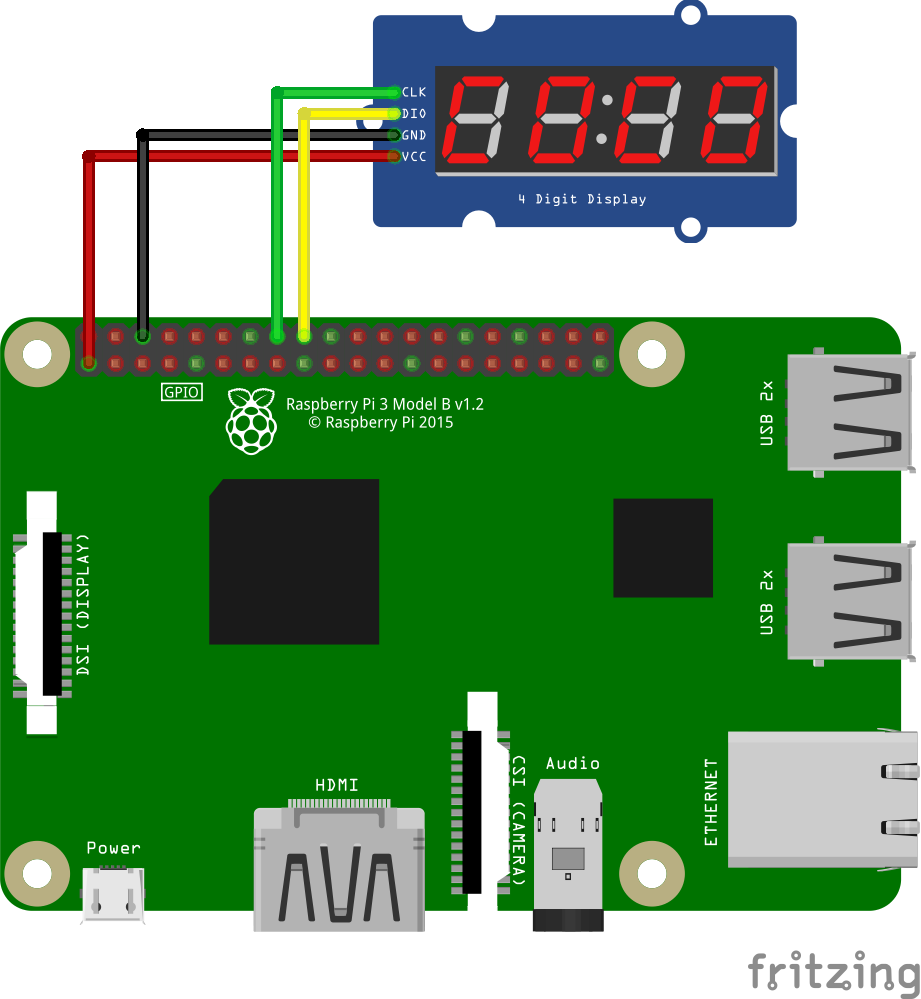

연결

아래의 핀들을 가로 방향으로 서로 연결합니다.

TM1637 디스플레이	GPIO
VCC	3.3V
GND	GND
CLK	23 *
DIO	24 *

* 모든 GPIO핀을 사용할 수 있습니다.
