디지털/아날로그 신호
디지털 신호
디지털(Digital)이라는 용어는 고대 이집트에서 손가락을 의미하는 “digit” 에서 유래한 말로 점차 그 의미가 변하여 숫자를 의미하게 되었습니다. 즉, 1개, 2개와 같이 셀 수 있는 숫자를 의미합니다.

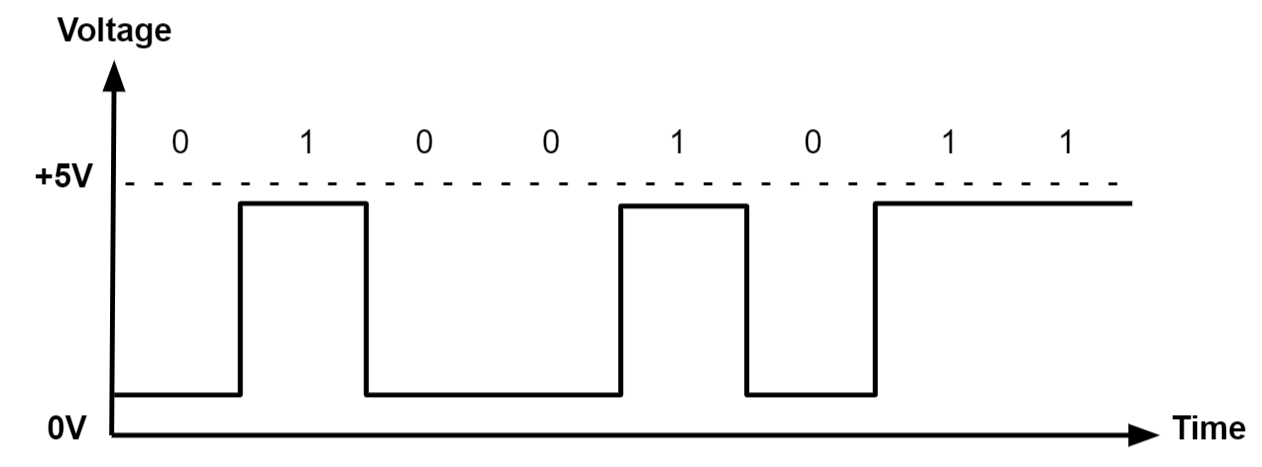

CD플레이어, 컴퓨터와 같은 디지털 장치에서 디지털 신호란 전기가 흐르거나 (true, ON, 1, 참) 또는 흐르지 않는 (false, OFF, 0, 거짓) 상태를 이용하는 신호를 의미합니다. 즉, 디지털 장치는 0과 1, 두가지 상태만을 이용하여 모든 데이터를 처리합니다. 보다 자세한 내용은 여기를 참고합니다.
디지털 신호의 예시는 아래와 같습니다.
- 전등 스위치
- CD 플레이어의 출력
- 컴퓨터의 데이터 처리 방법
아날로그 신호

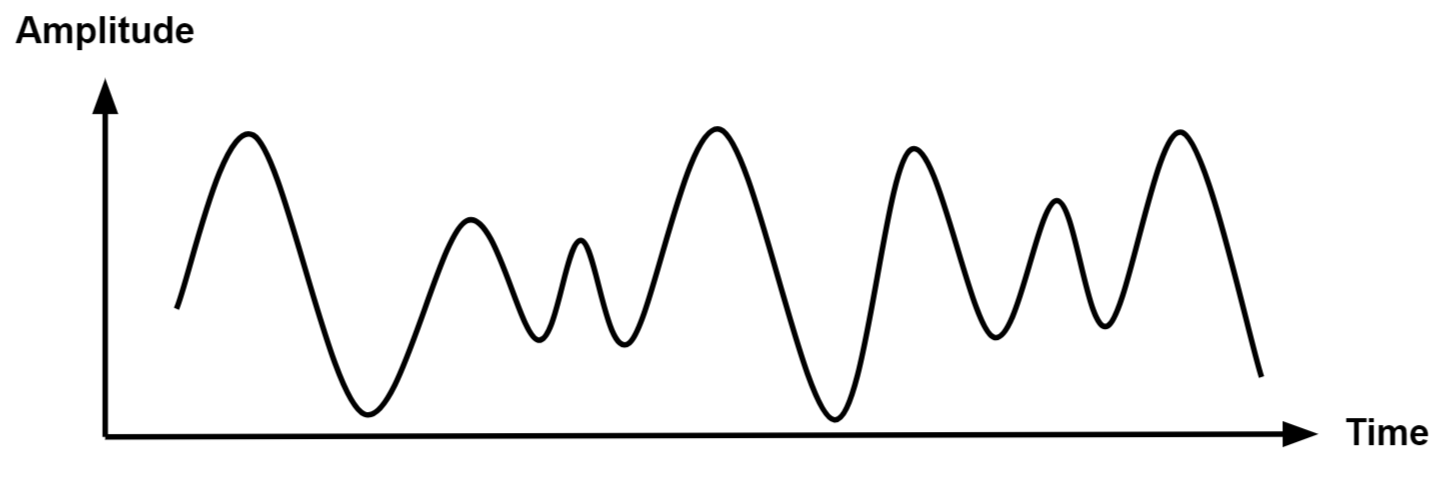

아날로그(Analog)라는 용어의 어원은 “비슷한”, “유사한” 이라는 의미를 가지고 있습니다. 아날로그 신호는 갯수를 셀수 없는 연속적인 신호로 자연상태의 대부분의 신호가 이에 해당하며, LP 레코드, 카세트 테이프 등도 아날로그 신호를 이용한 장치입니다. 아날로그 신호의 예는 아래와 같습니다.
- 빛의 밝기
- 소리의 크기
- 바람의 세기
- LP 레코드의 출력
- 카세트 테이프의 출력
디지털 <-> 아날로그 변환
컴퓨터와 같은 디지털 장치는 오직 0과 1로 구성된 디지털 신호만 입력하거나 출력할 수 있습니다. 그러므로 아날로그 신호를 입력 또는 출력하기 위해서는 디지털 <-> 아날로그 신호 변환기를 사용해야 합니다.
디지털 신호를 아날로그 신호로 변환하는 장치를 Digital-Analog Converter (DAC)라고 하고, 아날로그 신호를 디지털 신호로 변환하는 장치를 Analog-Digital Converter (ADC)라고 합니다.

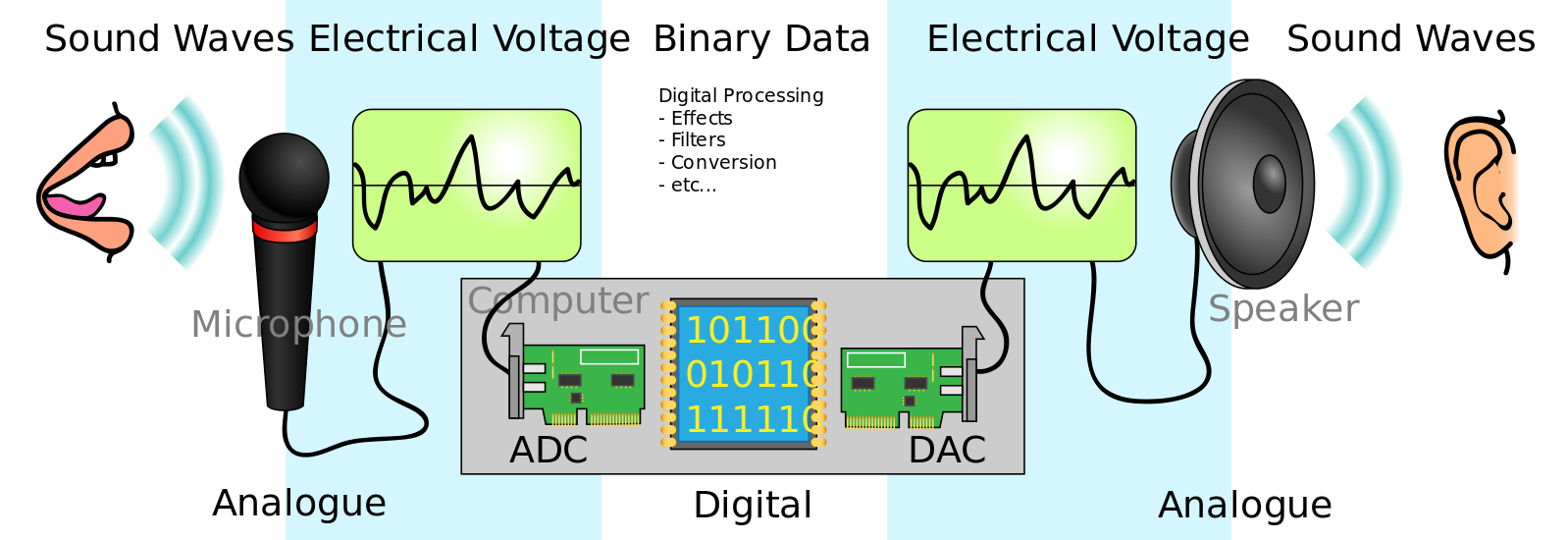

아래는 마이크에 입력된 아날로그 신호가 디지털 신호로 변환되어 디지털 프로세싱을 거친 후, 다시 아날로그 신호로 변환되어 스피커로 출력되는 과정을 보여줍니다.
